Der opel corsa-dieselmotor ist als wassergekühlter reihen- vierzylinder konzipiert, der vorn quer zur fahrtrichtung eingebaut ist. Die zylinder sind bestandteil des motorblocks und lassen sich nicht auswechseln. Im bedarfsfall können die zylinder gehont werden. Nach dem honen sind in der regel kolben mit übermaß erforderlich (werkstattarbeit).
Der ölkreislauf besteht wie beim benzinmotor aus ölpumpe, ölfilter, öldruckschalter, dem oldruckregelventil und dem ölüberdruckventil.
Auf dem motorblock ist der leichtmetall-zylinderkopf aufgeschraubt, dessen obenliegende nockenwelle die ventile über tassenstößel direkt aufstößt. Die nockenwelle wird durch einen zahnriemen angetrieben.
Der zylinderkopf läßt sich auch bei eingebautem motor abnehmen.
An den zylinderkopf sind abgas- und ansaugkrümmer angeschraubt.

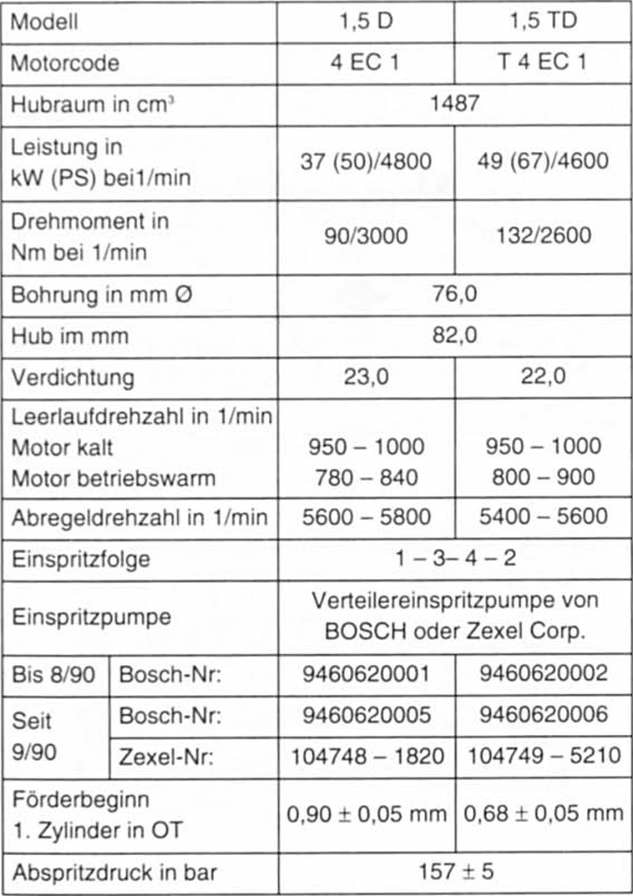

Die wichtigsten motordaten
Der umgang mit dem stromlaufplan
Der stromlaufplan vermittelt ubersichtlich und anschaulich
die stromwege im fahrzeug. Anhand der legende und der
verschiedenen strompfade laßt sich sehr schnell der weg
des stromes innerhalb eines stromkreises nachvollziehen.
Beim stromlaufplan symbolisiert ...
Multec-anlage
Die kraftstoffpumpe befindet sich unter der hinteren sitzbank.
Achtung: bei fahrzeugen bis 5/89 kann die ursache für eine
nach abschalten der zündung weiterlaufende kraftstoffpumpe
ein defekter öldruckschalter sein, siehe hinweis auf.
Ausbau
Bat ...
