Ausbau

Halogen-breitstrahler

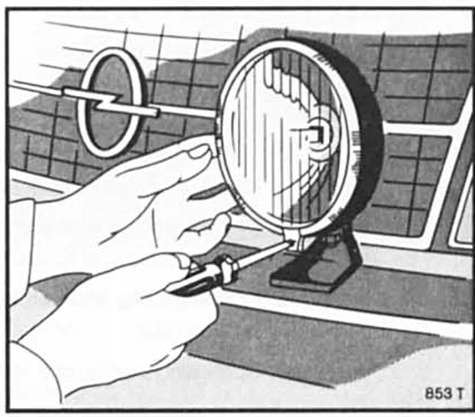

Befestigungsschraube am gehäuse unten lösen. Dabei mit einer hand den scheinwerfer gegen herausfallen sichern.
Scheinwerfer nach unten aus dem gehäuse herausnehmen.

Halogen-breitstrahler

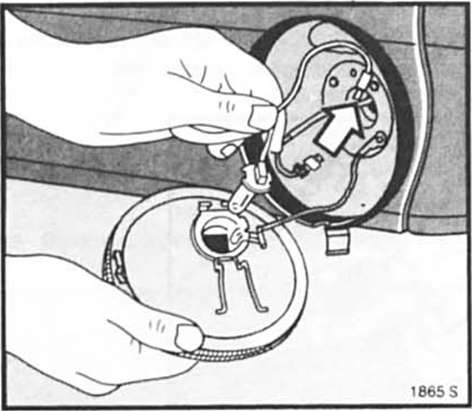

Haltebügel durch zusammendrücken ausrasten und schwenken.

Halogen-breitstrahler

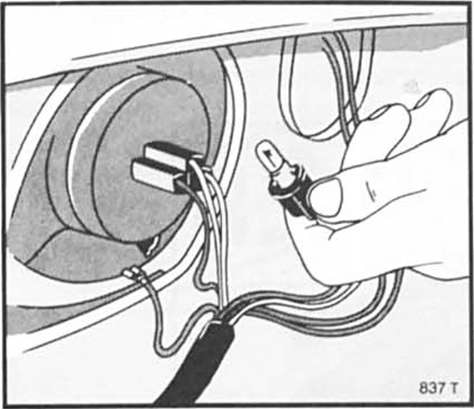

Glühlampe aus fassung herausnehmen und kabel abziehen.

Einbau

Kabel auf glühlampe aufstecken. Glühlampe einsetzen.
Die aussparungen des lampentellers auf fixiernasen des reflektors setzen.
Federklemme einrasten.
Scheinwerfereinsatz einsetzen und mit schraube befestigen.
