Opel Corsa Reparaturanleitung :: Schleifkohlen für generator/
spannungsregler ersetzen/prüfen
Achtung: im gegensatz zum gleichstromgenerator darf der
drehstromgenerator niemals ohne batterie betrieben werden.
Motor nicht ohne batterie laufen lassen.

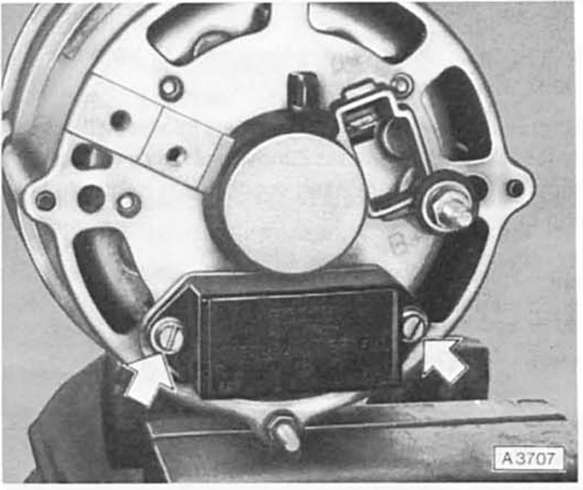

- Regler komplett mit schleifkohlenhalter hinten am generator
ausbauen. Bei delco-generator vorher hinteren deckel
abschrauben.

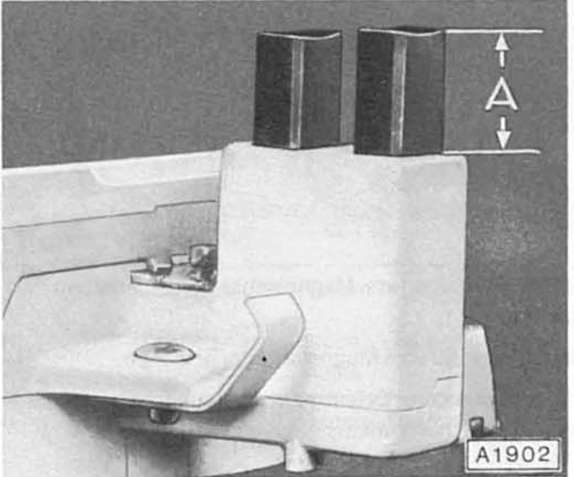

- Länge der schleifkohlen neu = 10 mm (a), verschleißgrenze
= 5 mm (bosch-generator). Bei delco-remy-generator
mindestlänge 11.0 Mm.
- Gegebenenfalls anschlußlitze auslöten und schleifkohlen
ersetzen.
- Damit beim anlöten der neuen bürsten kein lötzinn in der
litze hochsteigen kann, anschlußlitze der bürsten mit einer
flachzange fassen.
- Durch hochsteigendes lötzinn würde die litze steif und die
kohlebürste unbrauchbar werden.
- Der isolierschlauch über der litze muß neben der lötstelle
mit der vorhandenen öse festgeklemmt werden.
- Nach dem einbau neue kohlebürsten auf leichten lauf in
den bürstenhaltern prüfen.
- Spannungsregler einsetzen und festschrauben.
- Dieselmotor: unterdruckpumpe aufschieben und mit den
3 befestigungsschrauben festschrauben.
- Batterie-massekabel anklemmen.
- Dieselmotor: nach probefahrt dichtigkeit der unterdruckpumpe
kontrollieren.
