Opel Corsa Reparaturanleitung :: Rechtes, langes bremsseil ausbauen

• Gewindelänge am kurzen bremsseil messen und notieren, siehe abbildung b 6396.
•  Sechskantmutter vom gewindestück abschrauben. Sicherung aus verlängerungsstück herausnehmen und handbremsseil aushängen.

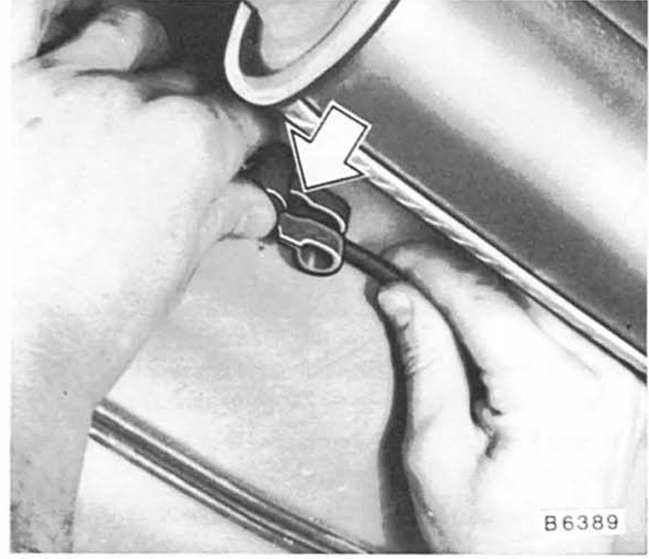

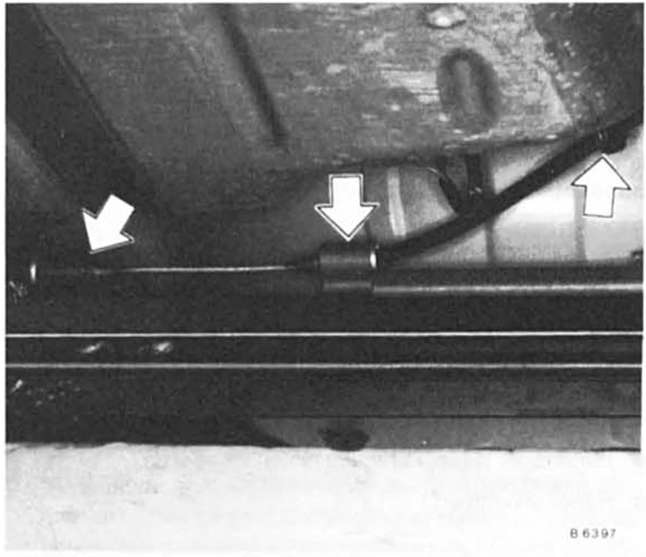

• Handbremsseil aus halter am fahrzeug-unterbau, bremsseil- ausgleich und führung am hinterachskörper aushängen.

• Handbremsseil aus bremsbacke aushängen.

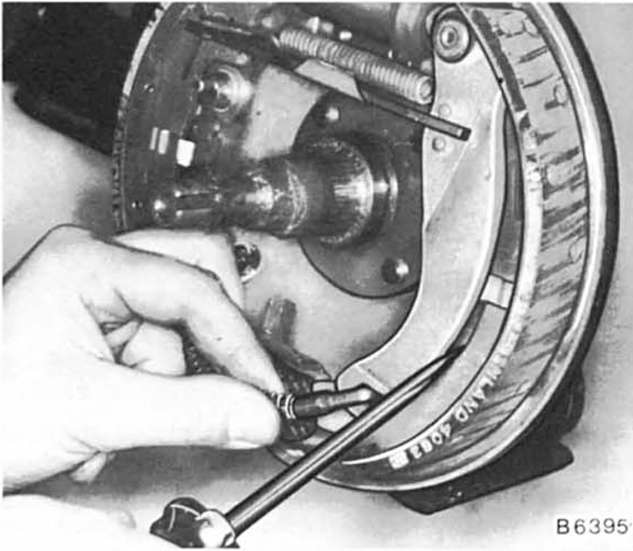

•  Druckfeder zusammendrücken und kunststoffhülse aus bremsträgerplatte und von handbremse abnehmen.
•  Handbremsseil aus bremsträgerplatte herausnehmen.

Einbau

• Neues, langes handbremsseil in bremsträgerplatte und handbremshebel montieren.

• Bremsseil in führung am hinterachskörper und bremsseilausgleich einsetzen.
•  Handbremsseil in verlängerungsstück einhängen und sicherung einsetzen.
•  Kurzes handbremsseil in bremsausgleich einsetzen und sechskantmutter auf vorher gemessenes maß einstellen.

  Achtung: gilt nur für fahrzeuge bis fahrgestell-nr.

  E 4008340 (september 1983).

•  Bei fahrzeugen seit fahrgestell-nr. E 4008341 (oktober 1983) am bremsseilausgleich noch keine einstellung durchführen.
•  Bremstrommel auf beiden seiten mit lager und druckscheibe montieren.
•  Radlagerspiel einstellen.

Fahrzeuge seit fahrgestell-nr. E 4008 341 (oktober 1983)

• Wenn bei diesen fahrzeugen vor dem abnehmen der bremstrommel der handbremsbackenhebel zurückgedrückt wurde, ist dieser anschließend nach vorn zu drücken und eine handbremseinstellung durchzuführen.
•  Hinterräder anschrauben.
•  Fahrzeug ablassen und radschrauben über kreuz mit 110 nm festziehen.
