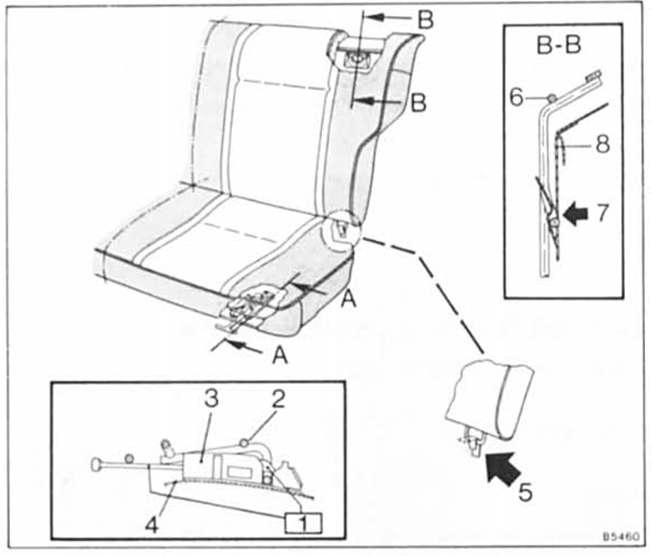

1 - Griff, 2 - haltedraht, 3 - griff-halter. 4 - Bodenblech, 5 - haltelasche, 6 - haltedraht, 7 - einhängestelle, 8 - ruckwandblech.
Ausbau
Einbau
Hauben-schließzapfen einstellen
C = spiralfeder, D = verschlußhaken, E = befestigungsniet, F
= das nietende wird mit einer zange aufgeweitet. Bei ersatz
nietende abkneifen und neuen niet verwenden.
Schließzapfen
G = scheibe, H = sechskantmutter, J = scheibe mit gestelltem
rand ...
Prüfen
Als prüffläche sollte möglichst die mitte zwischen den beiden
riemenscheiben gewählt werden.
Prüfgerät auf den keilriemen so aufsetzen, daß die führungen
a-b-c des gerätes zum tragen kommen.
Hebe ...
