Opel Corsa Reparaturanleitung / Die zündanlage / Störungstabelle transistor-zündanlage

Prüfvoraussetzung: batterie voll geladen, kraftstoffsystem in ordnung, umgebungstemperatur der zündanlage 0 bis + 40 c. Zur spannungsmessung nur voltmeter mit innenwiderstand in der größe 10 mega-ohm verwenden.

Störungstabelle transistor-zündanlage

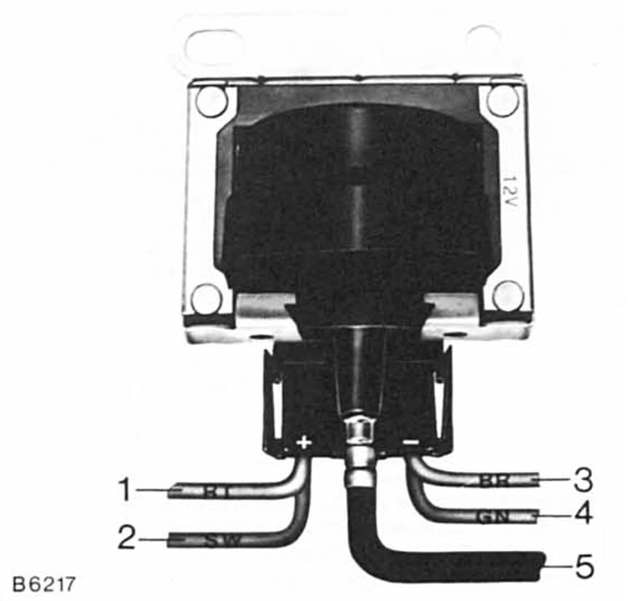

  1. Anschluß + an modul klemme +
  2.  anschluß + an zündschalter klemme 15
  3.  anschluß - an modul klemme c
  4.  anschluß - an drehzahlmesser
  5.  hochspannungskabel an klemme 4.

RT = rosafarbiges kabel, 2 = schwarz, 3 = braun, 4 = grün.

Achtung: falls ein drehzahlmesser am anschluß der zündspule angeschlossen ist, diesen vor der prüfung bei ausgeschalteter zündung abklemmen.

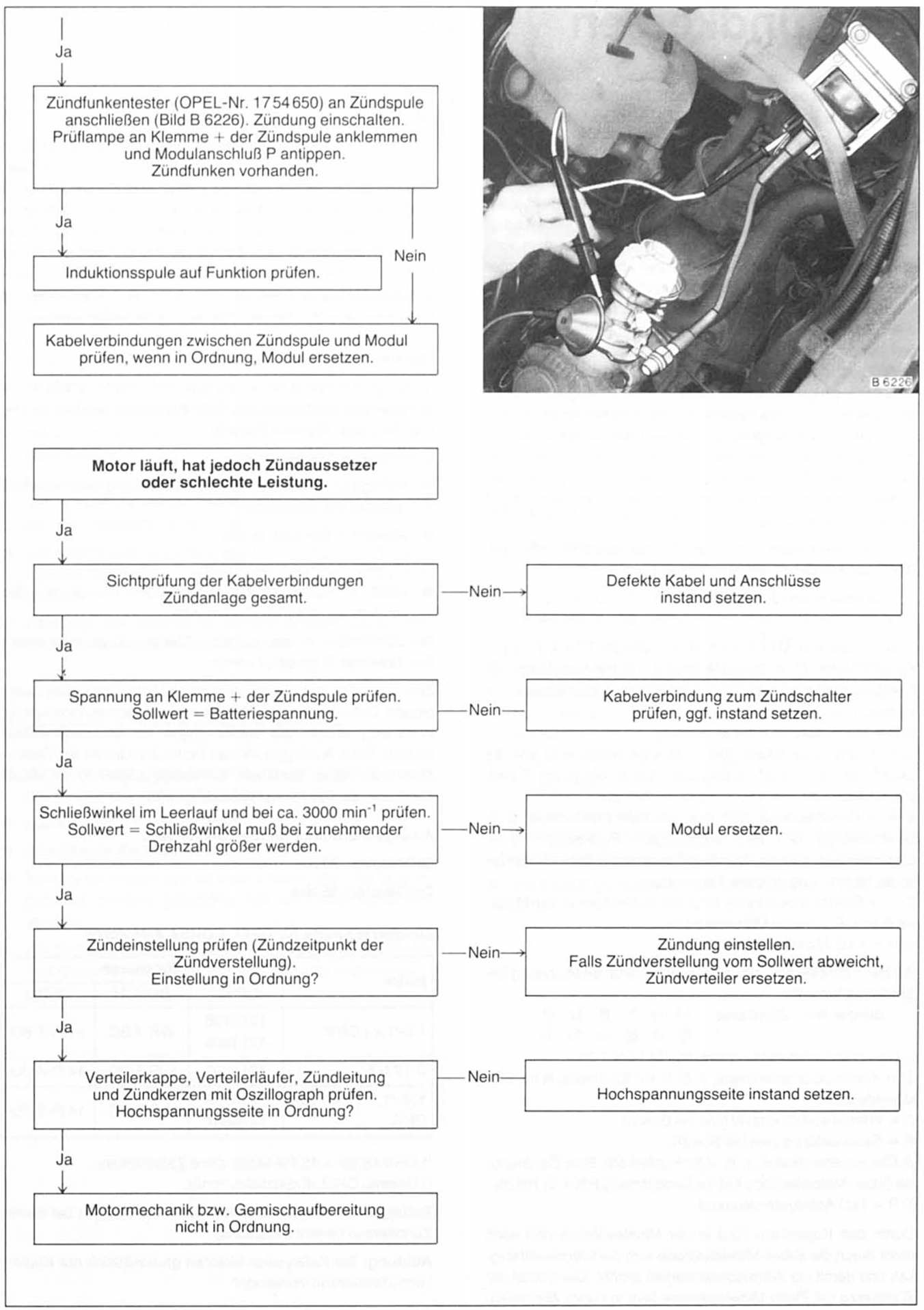

Störungstabelle transistor-zündanlage


Störungstabelle transistor-zündanlage
