Opel Corsa Reparaturanleitung :: Regulierung für frisch- und heizluft aus- und
einbauen/zugdrähte ersetzen
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.24.gif)

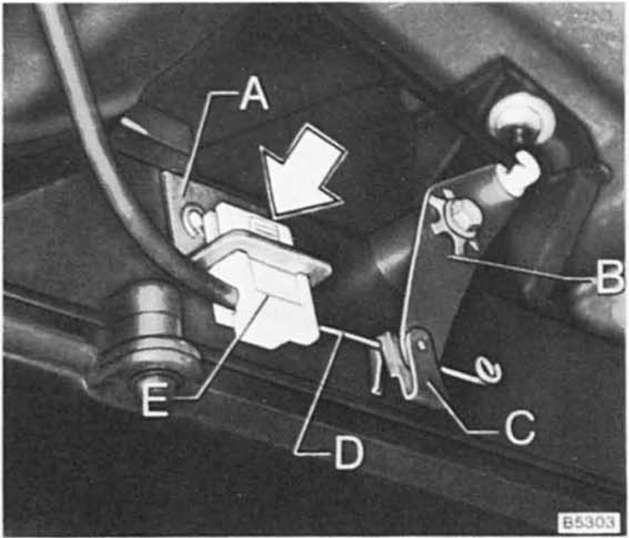

Zugdrahte für mischluftklappe und für luftverteilerklappe abnehmen.
Hierzu federklammer - c - mit zugdraht - d - vom
betätigungshebel - b - abziehen. Rastenfedern des zugdrahthalters
-e - beidrücken und halter nach unten aus befestigungswinkel
- a - herausziehen.
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.25.gif)

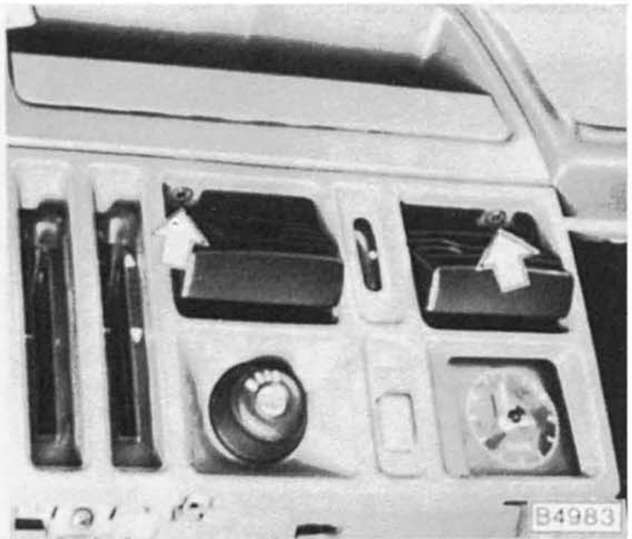

- 2 Blechschrauben oben abschrauben.
Achtung: seit 9/90 wird anstelle der bisherigen regulierung
(schieberegler) eine neu gestaltete regulierung mit drehreglern
eingebaut. Arbeitsgänge beziehen sich auf das ältere modell,
bei neueren modellen geringfügige unterschiede beachten.
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.26.gif)

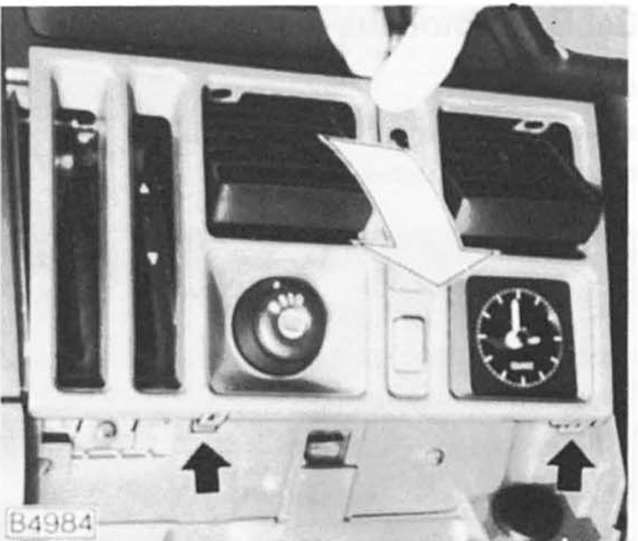

- Schalterplatte nach hinten kippen und rastennasen unten
pfeile - aus instrumententafel aushängen.
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.27.gif)

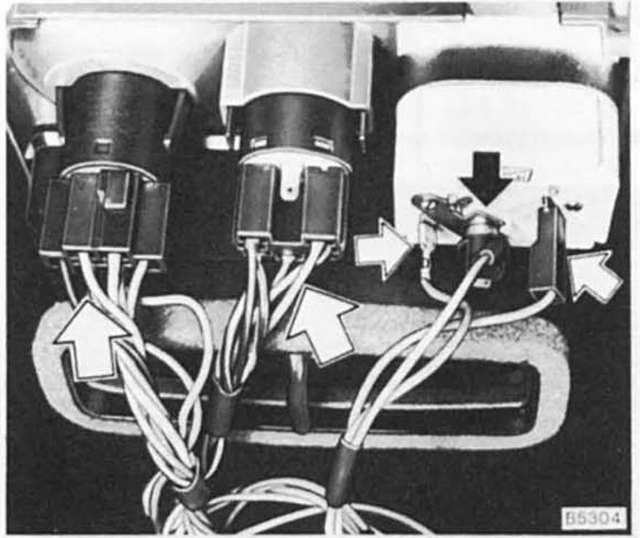

- Mehrfachstecker von schaltern und kabel von uhr - falls
vorhanden - abziehen.
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.28.gif)

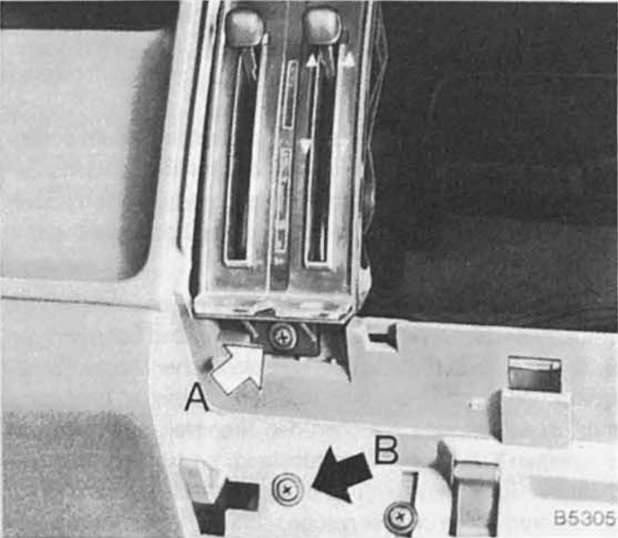

- Bedienungsgerät an der stelle - a - und zugdrähte an der
stelle - b - von der instrumententafel abschrauben.
- Bedienungsgerät etwas aus der instrumententafel herausziehen.
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.29.gif)

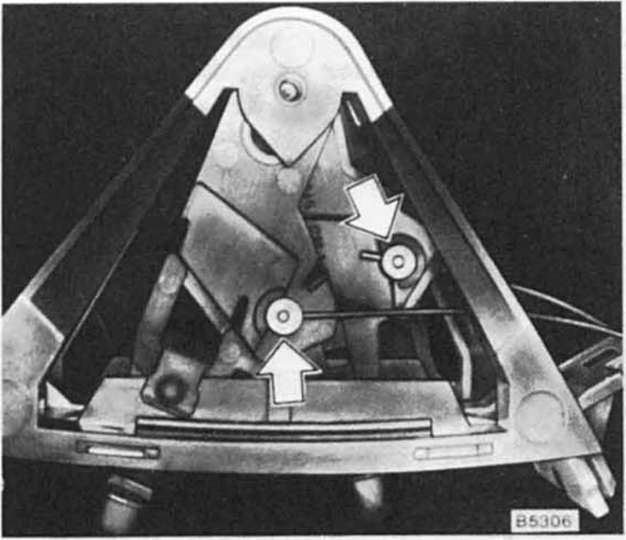

- Zugdrähte am bedienungsgerät aushängen.
- Bedienungsgerät abnehmen.
Einbau
- Falls erforderlich neuen zugdraht vom bedienungsgerät
zum luftverteilergehause verlegen.
- Zugdrähte am bedienungsgerät einhängen.
- Bedienungsgerät in instrumententafel einsetzen und festschrauben.
- Zugdrähte an der instrumententafelpolsterung anschrauben.
- Mehrfachstecker in schalterplatte einsetzen.
- Kabel auf uhr aufstecken (falls vorhanden).
- Schalterplatte in die instrumententafel einsetzen und mit 2
blechschrauben befestigen.
![Regulierung für frisch- und heizluft aus- und einbauen/zugdrähte ersetzen](images/books/1/9/index.30.gif)

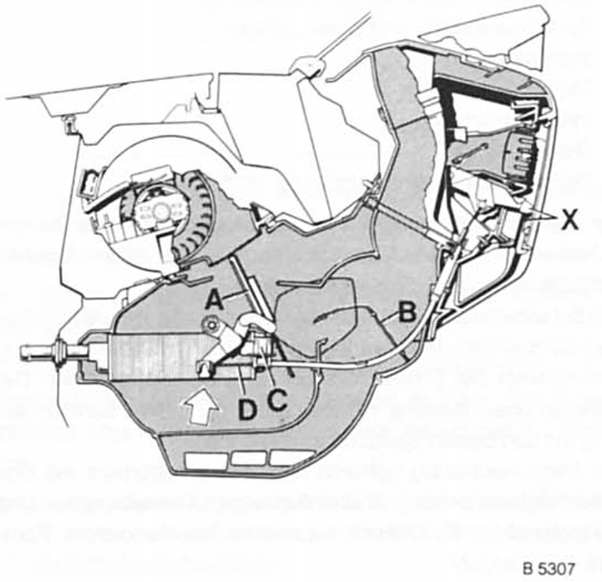

- Mischluftklappe - a - und luftverteilerklappe - b - im
luftverteilergehäuse
schließen.
- Beide bedienungshebel - x - an der armaturentafel nach
unten stellen.
- Zugdrahthalter - c - in befestigungswinkel am luftverteilergehäuse
einsetzen.
- Federklammer mit zugdraht - d - auf betätigungshebel
drücken.
- Kontrollieren, ob bei betätigung der bedienungshebel die
klappen voll öffnen und ganz schließen. Gegebenenfalls
federklammer auf zugdraht verschieben.
