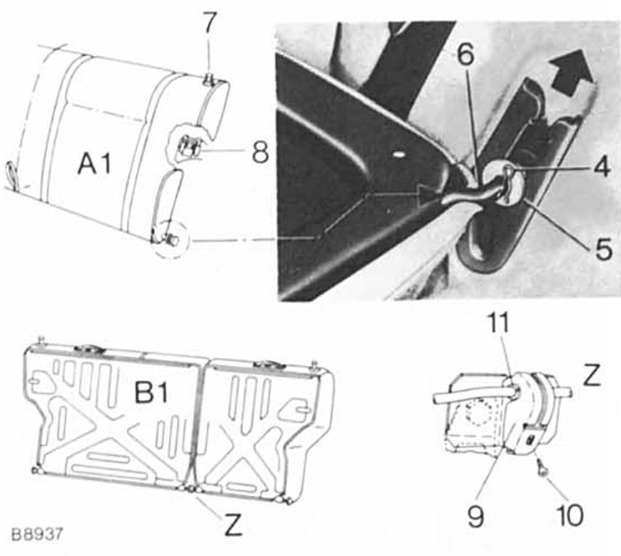

A1 - einteilige form, B1 - zweiteilige form, 4 - schenkelfeder, 5 - lagerschale, 6 - sitzbügel, 7 - knopf, 8 - schloß, 9 - klappe lagerbock, 10 - blechschraube, 11 - lagerschale.
Einbau
Hauben-schließzapfen einstellen
C = spiralfeder, D = verschlußhaken, E = befestigungsniet, F
= das nietende wird mit einer zange aufgeweitet. Bei ersatz
nietende abkneifen und neuen niet verwenden.
Schließzapfen
G = scheibe, H = sechskantmutter, J = scheibe mit gestelltem
rand ...
Einbau
Vor einbau der feder dämpfungsringe für feder kontrollieren.
Brüchige oder abgenutzte dämpfungsringe ersetzen.
Hinterachskörper nach unten drücken und feder einsetzen.
Auf richtigen sitz der feder am ausleger und däm ...
