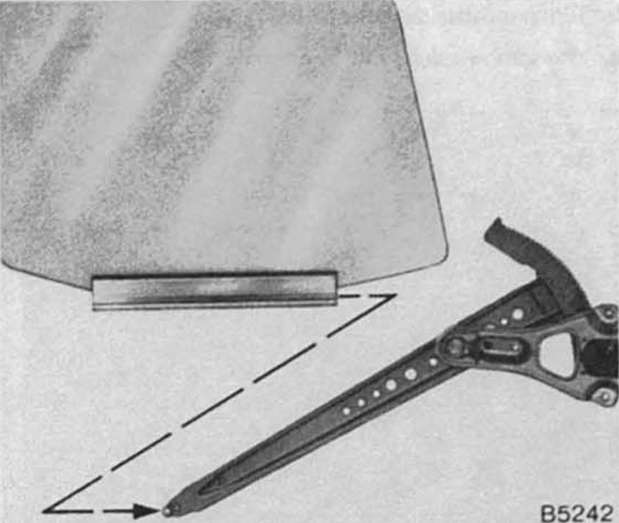

Bild b 5242 zeigt fenster und fensterheber in ausgebautem zustand.

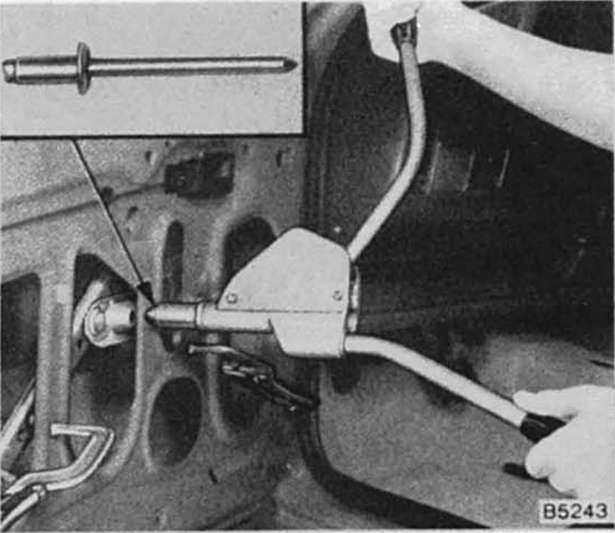

Fensterheber mit drei stahlblindnieten der größe 4,8x 11 mm und blechnietzange festnieten.
Nebelscheinwerferschalter aus- und einbauen/
nebelschlußleuchtenschalter aus- und einbauen
Modell bis 8/90
Ausbau
Batterie-massekabel ( - ) abklemmen.
Seitliche rastennasen mit breitem, dünnem schraubendreher
beidrücken und schalterplatte aus instrumententafel
herausziehen.
Rastenfedern vom nebelscheinwerferschalter abhe ...
L3-jetronic
Schemazeichnung l3-jetronic
Kraftstoffbehälter
elektr. Kraftstoffpumpe
kraftstoffilter
verteilerrohr
druckregler
steuergerät
einspritzventil
leerlaufdrehzahl-
einstellschraube
drosselklappensc ...
