Türfenster nach oben kurbeln, die kurbel soll einen winkel von etwa 30 einnehmen.

Türinnenverkleidung aus- und einbauen

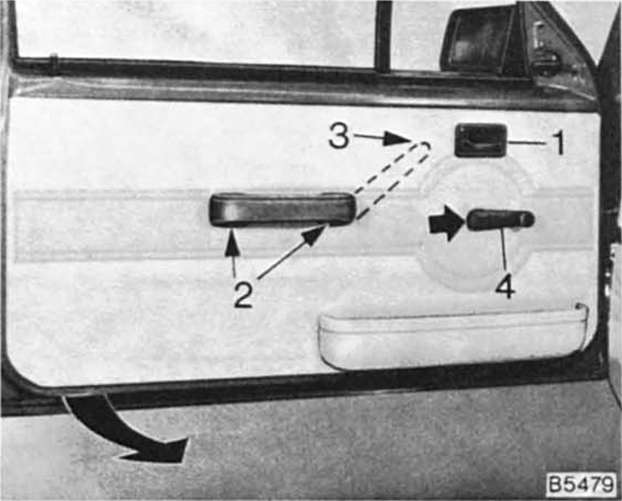

1 - Rosette. 2 - Haltegriff, 3 - drehpunkt bei verlängertem haltegriff. 4 - Kurbel.

Armlehne abschrauben. Gestrichelte linie: drehpunkt bei verlängertem haltegriff.
Bei fahrzeugen mit verlängertem griff: armlehne abschrauben, nach oben schwenken und herausnehmen.
Mit schraubendreher rosette -1 - ausclipsen.
Kurbel - 4 - mit spezialwerkzeug km 317 ausbauen. Steht das spezialwerkzeug nicht zur verfügung, geht es auch mit einem schraubendreher. Dazu verkleidung reindrücken und mit schraubendreher klammer an kurbel in fahrtrichtung nach vorn drücken. Kurbel abnehmen.
Türverkleidung von tür mit kunststoff- oder holzkeil abdrücken.
