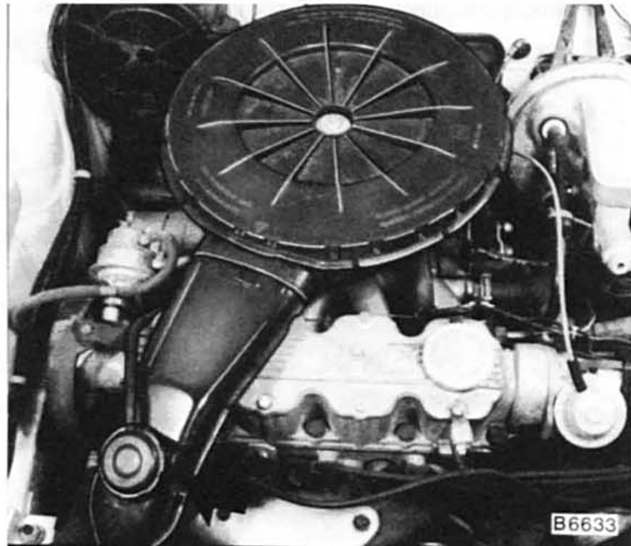

Die ansaugluftvorwärmung der aufgeführten motoren wird last- und temperaturabhangig geregelt. Dazu befinden sich im ansaugschnorchel des luftfilters eine unterdruckdose und ein thermostat, im luftfiltergehäuse ist ein temperaturregler untergebracht.
Falls die ansaugluftvorwärmung defekt ist, können verschiedene beanstandungen auftreten:
Die klappe muß hörbar schließen bzw. Öffnen.
Sonst: regelklappe der unterdruckdose auf leichtgängigkeit prüfen, bzw. Temperaturregler ersetzen.
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
Ausbau
Zylinderkopf ausbauen.
Nockenwellengehäuse auf 2 holzleisten auflegen und nokkenwellen-
gehäusedeckel abnehmen.
Nockenwellenrad abschrauben. Dabei mit einem maulschlüssel
an der nockenwelle gegenhalten.
Zwischen dem ei ...
