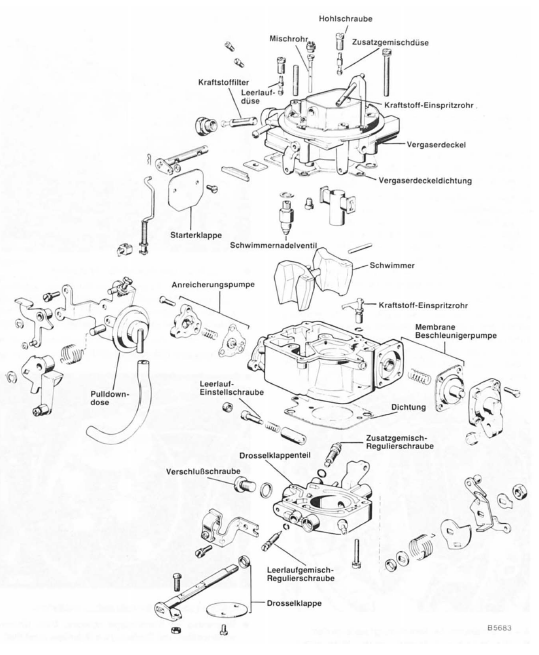

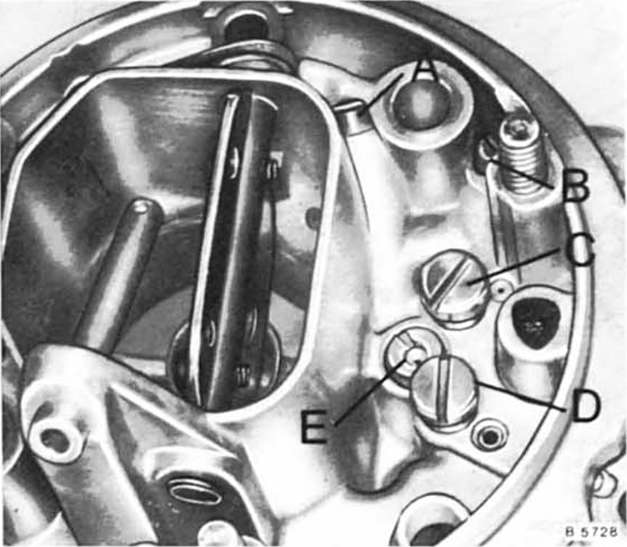

Das vergasergehäuse vereinigt die schwimmerkammer und die mischkammer. Seitlich am gehäuse ist ein anreicherungsventil angebracht. Die grundleerlauf- und zusatzgemisch- regulierschrauben sind für die einsteilung des leerlaufgemisches erforderlich. Die unterdruckanschlüsse für die zündverstellung und pulldown werden durch gummischläuche verbunden.
Der pulldown hat die aufgabe, die starterklappe unmittelbar nach dem anspringen des motors auf ein bestimmtes spaltmaß aufzuziehen. Dadurch wird eine überfettung des startgemisches vermieden. Die steuerung erfolgt über unterdruck.
Durch den unterdruck wird die pulldownmembrane angezogen.
Eine mit der membrane verbundene zugstange greift an den mitnehmerhebel und öffnet die starlerklappe auf einen genau festgelegten spalt.
Die beschleunigerpumpe wird, durch eine mit der drosselklappe verbundene kurvenscheibe, über pumpenwelle und pumpenhebel gesteuert. Der vergaserdeckel enthält die düsenstöcke mit den düsen sowie die anreicherungskanäle mit den anreicherungsblenden für leerlauf- und hauptdüsensystem.
Schwimmernadelventil, schwimmer, das anschlußrohr für den kraftstoffzufluß, den kraftstoff-filter und die starterklappenwelle mit starterklappe sind ebenfalls im vergaserdeckel untergebracht.
Die seitlich am vergaserdeckel angeordnete starteinrichtung besteht vornehmlich aus dem starterhebel mit starterklappen- zugstange. Dem anschlag für die grundeinstellung der starterklappe und der kurvenscheibe mit schnelleerlaufhebel für drosselklappenstellung beim kaltstart sowie der pulldowneinrichtung.
Ausbau
Radschrauben lösen, fahrzeug aufbocken.
Rad abnehmen.
Bremsbacken am einstellexzenter zurückstellen.
Staubkappe von trommelnabe abnehmen.
Radzapfenmutter entsplinten, mutter mit druckscheibe abnehmen.
Siehe auch.
...
Anlasser aus- und einbauen
Der anlasser sitzt unterhalb des vergasers. Er kann nur von
unten ausgebaut werden.
Achtung: bei einem defekt des anlassers infolge ..Mitlaufens"
ist ebenfalls das kontaktteil des zündschlosses zu ersetzen. In
der regel ist nicht der anlasser, sondern da ...
