Opel Corsa Reparaturanleitung :: Schließwinkel prüfen/einstellen

"I.O-l-ohv-motor

Für eine exakte einstellung des unterbrecherkontaktes (schließwinkel) ist es unerläßlich, diesen mit einem schließwinkelmeßgerät einzustellen. Auch vor jeder zündeinstellung muß der schließwinkel geprüft werden.

Steht kein schließwinkelmeßgerät zur verfügung, kann der schließwinkel (unterbrecher-kontaktabstand) behelfsmäßig mit einer 0.4 Mm starken fühlerblattlehre eingestellt werden.

Prüfen

• Schließwinkelmeßgerät nach herstellerangabe anschließen.
•  Schließwinkel bei leerlaufdrehzahl prüfen. Sollwert: 50 +/-3. Falls der sollwert nicht erreicht wird, schließwinkel einstellen.

Einstellen

• Verteilerkappe abnehmen.

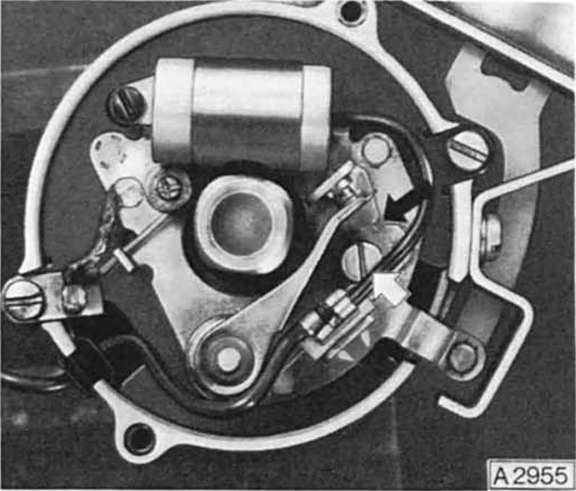

• Befestigungsschraube für kontakt (pfeil) etwas lösen.
•  Bei anlaßdrehzahl (motor starten) kontaktabstand mit schraubendreher verändern. Der schraubendreher wird so eingesetzt, daß die klinge in die ausbuchtung des unterbrechers greift und sich gleichzeitig zwischen den beiden noppen abstützt (oberer pfeil).
•  Wenn der sollwert - 50 +/- 3 (53 % bis 59 %) - erreicht ist, feststellschraube anziehen.
•  Verteilerkappe aufsetzen, motor mit 1000/min laufen lassen.

  Meßwert ablesen und mit sollwert vergleichen, ggf.

  Schließwinkel korrigieren.

•  Motor kurzzeitig mit etwa doppelter drehzahl laufen lassen.

  Prüfwert darf sich nur geringfügig verändert haben (+/-1).

  Größere abweichungen deuten auf verschleiß der verteilerwelle hin. In einem solchen fall zündverteiler von fachwerkstatt prüfen lassen.

•  Zündzeitpunkteinstellung prüfen.
•  Abdeckkappe auf zündverteiler aufsetzen und verriegeln.
