Opel Corsa Reparaturanleitung :: Schalttafeleinsatz aus- und einbauen

Der schalttafeleinsatz läßt sich ohne ausbau des lenkrades herausnehmen. Lenkrad so verdrehen, daß die speichen nach oben zeigen.

Ausbau

• Batterie-masseband abklemmen.

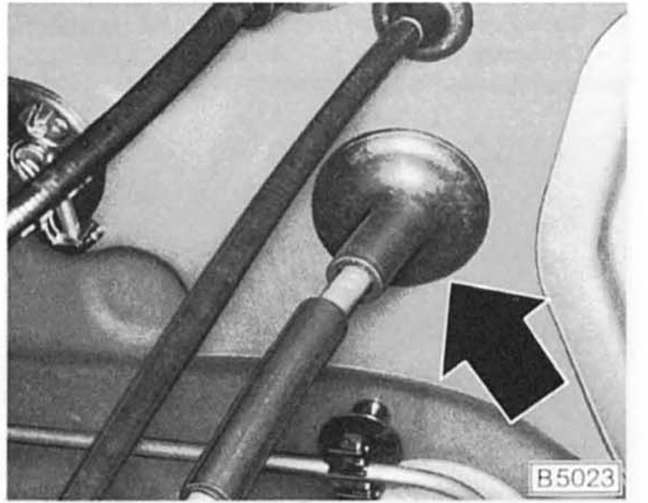

• Tachometerwelle vom getriebe abschrauben und gummitülle nach innen aus stirnwand herausdrücken.

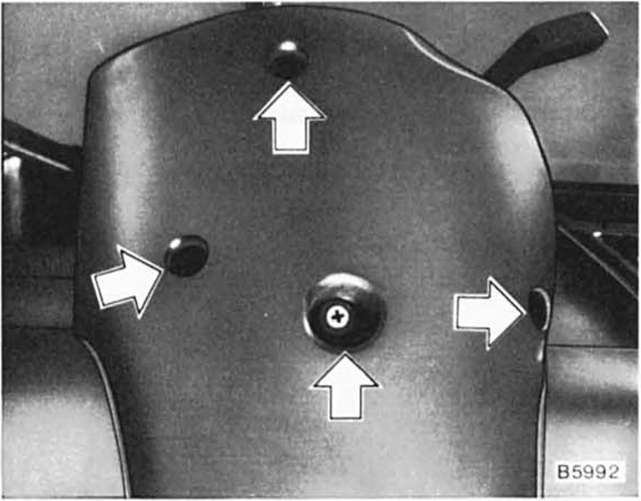

• Obere und untere lenkstützrohrverkleidung ausbauen, siehe auch.

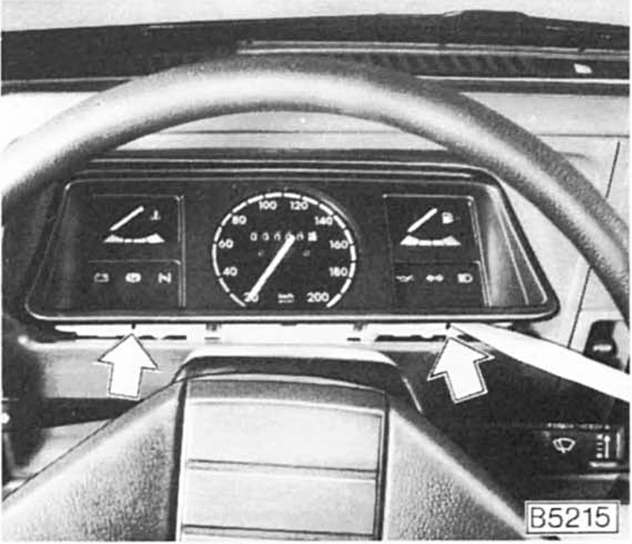

• Bis modell 8/90: unterseite des schalttafeleinsatzes mit kunststoff- oder holzkeil anheben und rastennasen aus der instrumententafel aushängen.
•  Seit 9/90 (nicht abgebildet): licht-/innenraumlichtschalter ausbauen. Hinter dem schalter liegende schraube lösen.

  Dann blende vom schalttafeleinsatz abschrauben (4 schrauben) und abnehmen. Schalttafeleinsatz mit 3 schrauben vom halter abschrauben.

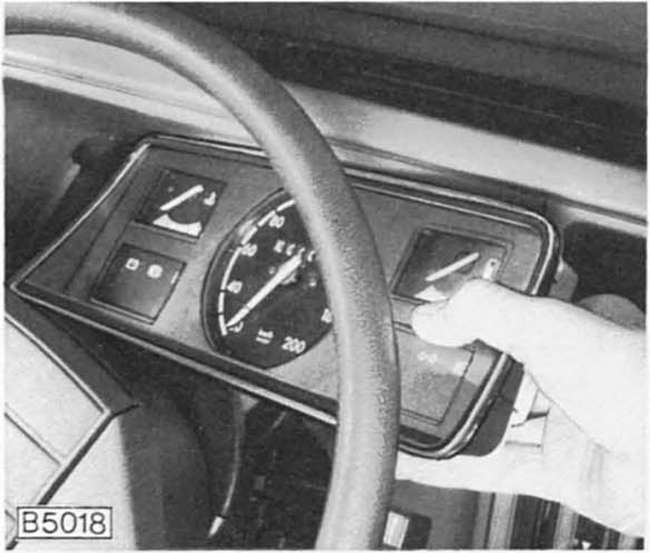

•  Instrumentengehäuse etwas aus instrumententafel herausziehen, gegebenenfalls mit schraubendreher heraushebeln.

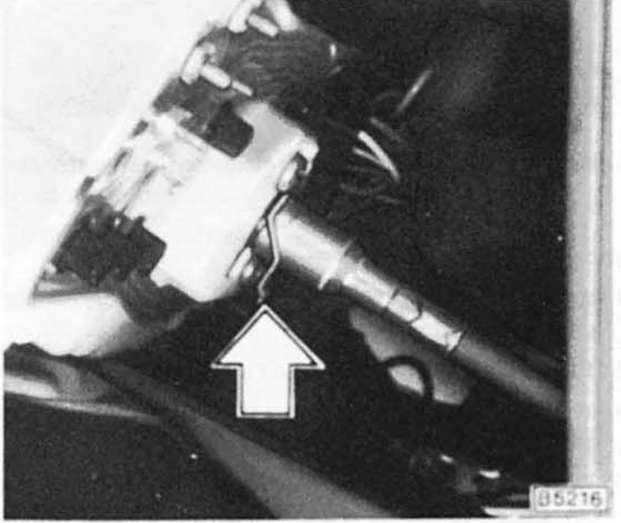

• Tachometerwelle vom tachometeranschluß abziehen.

  Hierzu haltefeder am wellenanschluß niederdrücken und welle gleichzeitig abziehen.

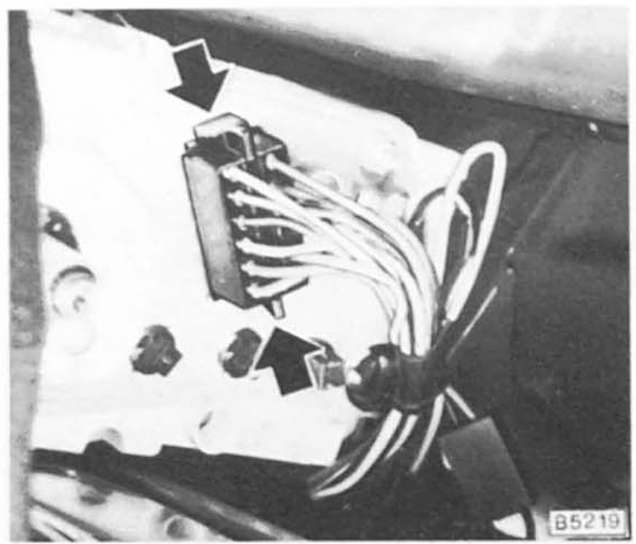

• Arretierungsfedern des mehrfachsteckers beidrücken und stecker aus leiterplatte herausziehen.
•  Falls erforderlich, zusätzliche kontrolleuchtenanschlüsse abnehmen.

• Instrumentengehäuse aus instrumententafel herausnehmen.

Einbau

• Mehrfachstecker in leiterplatte eindrücken, bis die federn eingerastet sind.
•  Tachowelle einschieben, bis die feder einrastet.
•  Instrumentengehäuse erst oben in instrumententafel einsetzen und dann unten andrücken.
•  Tachowelle durch stirnwand schieben, gummitülle zuerst mit schraubendreher vom fahrzeuginnenraum durch stirnwand drücken und dann in stirnwand einsetzen.
•  Batterie-masseband anklemmen.
