Ausbau

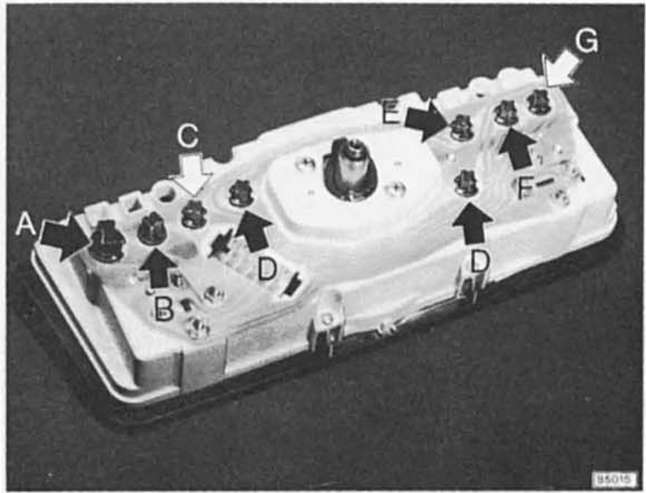

Bis modell 8/90: anordnung der kontrolleuchten beim standard-schalttafeleinsatz: A - ladekontrolleuchte, B - handbremskontrolleuchte, C - starterklappenkontrolleuchte, D - instrumentenleuchte, E - öldruckkontrolleuchte, F - blinkerkontrolleuchte, G - fernlichtkontrolleuchte.
Einbau
Sichtprüfung auf dichtheit
Kühlmittelschläuche durch zusammendrücken und verbiegen
auf poröse stellen untersuchen.
Die schläuche dürfen nicht zu kurz auf den anschlußstutzen
sitzen.
Festen sitz der schlauchschellen kontrollieren.
...
Schaltzeichen für stromlaufpläne
Stromlaufplan III
Stromlaufplan III
Stromlaufplan III
Stromlaufplan III
Stromlaufplan III
Kabelsa tze
Steckverbindungen
Kabelsatzschema
Massopunkte (klemme 31)
batterie
k ...
