Opel Corsa Reparaturanleitung / Stromlaufpläne / Gesamtschaltplan: 4 detailschaltpläne

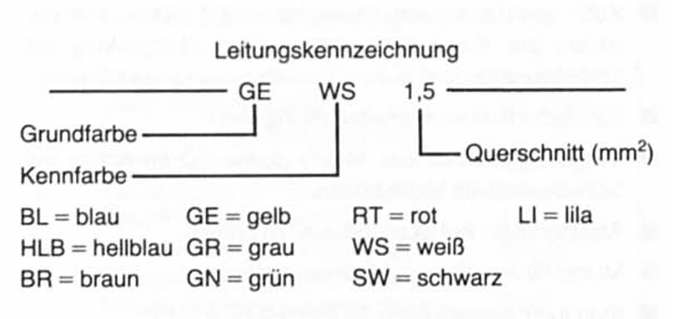

Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne aufgeteilt. Die nachstehenden angaben über die leitungskennzeichnung gelten für alle 4 schaltpläne.

Die farbkurzzeichen für die kennfarben sind nach din 47002 festgelegt. Strich-punktierte leitungen ( ) gelten für sonderausführungen

Gesamtschaltplan: 4 detailschaltpläne


Abkürzungen

ABS antiblockiersystem ATC automatische temperaturkontrolle AZV anhängerzugvorrichtung BR bordcomputer
D diesel
DID dual info display
DS diebstahlschutz
DZM drehzahlmesser
EFC elektr. Faltdach, cabrio EKS einklemmschutz
EMP radio. Empfangsgerät EUReuronorm-motor
EZV ecotronic
EZ+ EZ-plus, elektronische kennfeldzündung mit eigendiagnose
FH elektrische fensterheber F22 22. Sicherung im sicherungskasten HS heckscheibe, heizbar
HRL heckraumleuchte
HW heckwischer
HZG heizung
IRL innenraumleuchte
INS instrument
KAT katalysator
KBS kabelsatz
L3.1 Jetronic l3.1
LCD lcd-instrument, digitalanzeige LWR leuchtweitenregulierung M 1.5 Motronic
MID multi info display
MOT motronic, allgemein
MT schaltgetriebe
MUL multec, allgemein
NSL nebelschlußleuchte OEL öldruckkontrolle POT potentiometer, instrumentenleuchten RFS rückfahrscheinwerfer SD schiebehebedach
SH sitzheizung
SRA scheinwerfer-reinigungs-anlage TANK kraftstoffanzeige
TD turbodiesel
TEMP fernthermometer
TFL tagesfahrlicht
TKS türkontaktschalter TSZI transitorzündung (induktiv) VGS vergaser
WEG wegstreckenfrequenzgeber WS warnsummer
ZV zentralverriegelung
ZYL zylinder

INHALTSVERZEICHNIS FÜR STROMLAUFPLAN OPEL CORSA

Abblendlicht 2 16
Anlasser 1 05
Batterie 1 00
Blinklicht 2 39
Bremslicht 2 35
Fanfare 3 32
Fensterheber 3 49
Fernlicht 2 15
Generator 1 09
Gebläse - heizung 2 85 Gebläse - kühler 1 13 Gebläse - kühler, diesel 4 08 Handschuhfachleuchte 2 80 Heckraumleuchte 2 49
Heizbare heckscheibe 2 83 Innenraumleuchte 2 53
Instrument 3 70
Kabelsatzschema 6 00
Kennzeichenleuchte 2 13
Leuchtweitenregulierung 2 91 Leuchte-heizungsbetätigung 3 68 Lichtschalter 2 08
Make-up-spiegel 2 51
Motor 10 nv (ohv) 1 17
Motor 12 nv (ohc & tsz) 127 Motor 14 nv (ohc & tsz) 134 Motor c 12 nz, c 14 nz (multec) 4 35 Motor c 14 se (multec-m) 5 54 votor c 16 se (multec-m) 1 57 Motor c 16 sei (motronic 1.5) 5 01 Motor 15 d. 15 Dt (4ec1, t4ec1) diesel 4 10 Motorraumleuchte 3 19
Nebelschlußleuchte 2 22 Radio 2 67
vückfahrscheinwerfer 2 81 Schlußlicht 2 02
Sitzheizung 3 59
Standlicht 2 01
Stecker und verbindungen 6 00 Tagesfahrlicht 2 27
Uhr 2 76
Vergaser 1 23
Warnblinklicht 2 39
Warnsummer 2 56
Wascher front- & heckscheibe 3 28 Wascherscheinwerfer 3 13 Wischer frontscheibe 3 03 Wischer heckscheibe 3 23 Zentralverriegelung 3 36
