Schaltzeichen für stromlaufpläne

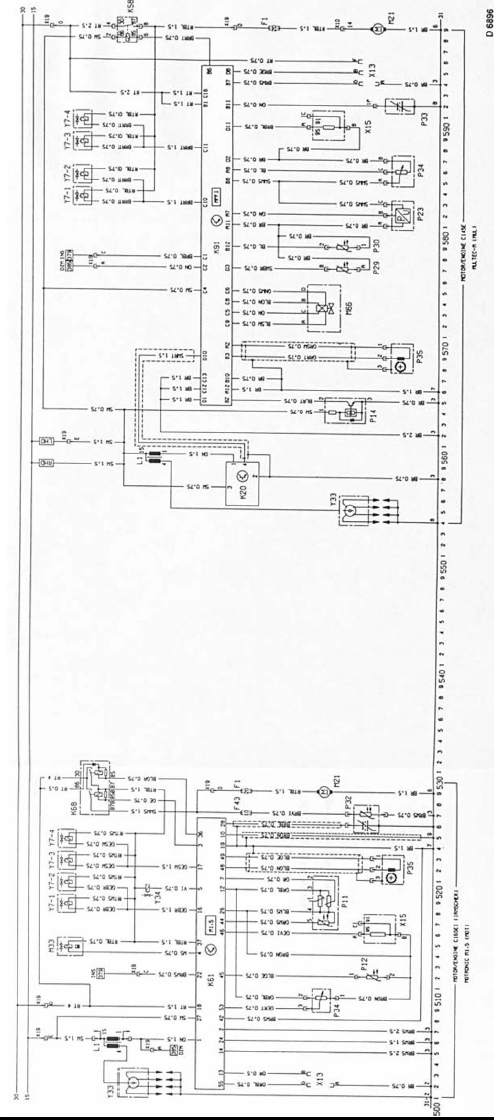

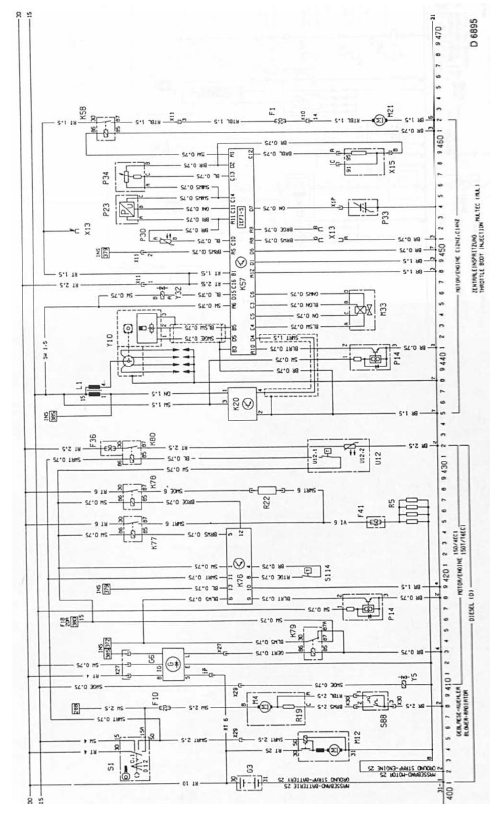

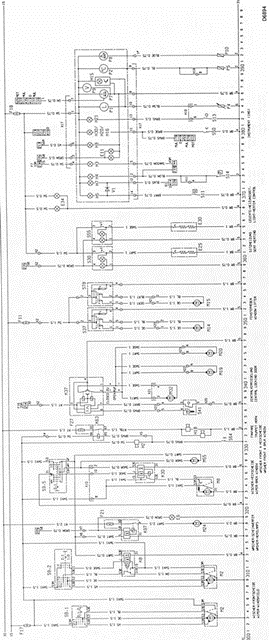

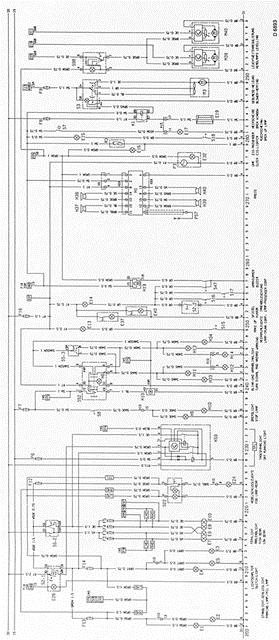

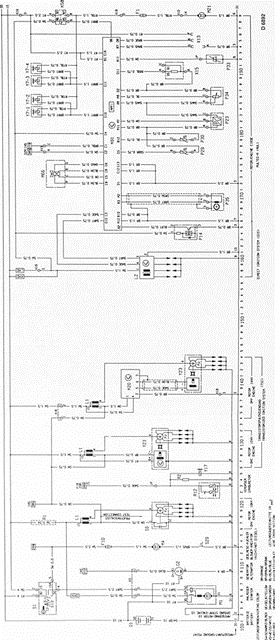

Stromlaufplan III



Schaltzeichen für stromlaufpläne


Stromlaufplan III






Schaltzeichen für stromlaufpläne


Stromlaufplan III






Schaltzeichen für stromlaufpläne


Stromlaufplan III




Schaltzeichen für stromlaufpläne


Stromlaufplan III




Schaltzeichen für stromlaufpläne


Kabelsa tze

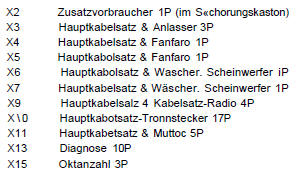

Steckverbindungen


Schaltzeichen für stromlaufpläne



Schaltzeichen für stromlaufpläne

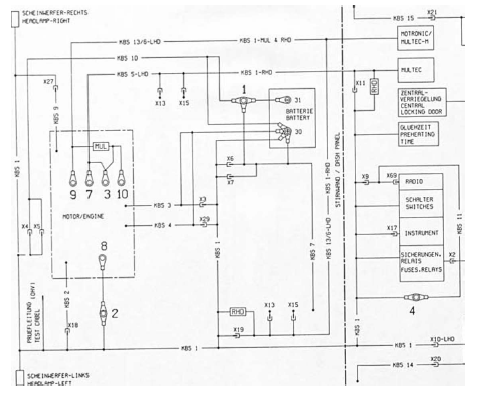

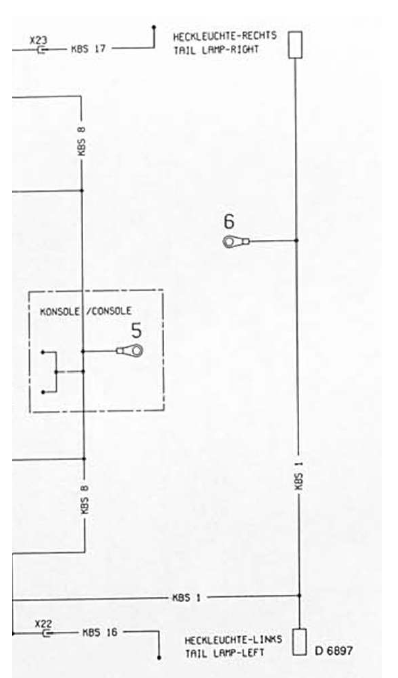

Kabelsatzschema

Massopunkte (klemme 31)

  1.  batterie
  2.  karosserie, vom links
  3. motor
  4.  hatter-lenkung
  5.  karossono. Mitte
  6.  karosserie, hinten
  7.  motor
  8.  motor
  9.  motor
  10.  motor
