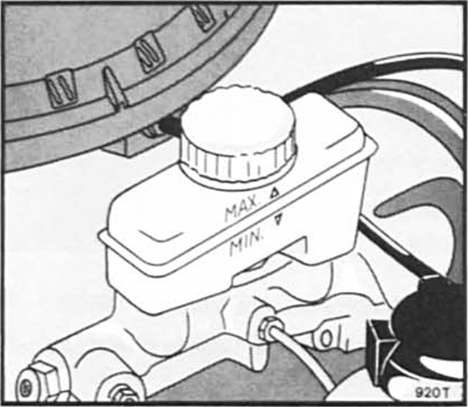

Der vorratsbehälter für die bremsflüssigkeit befindet sich im motorraum. Er hat zwei kammern, je eine für jeden bremskreis der schraubverschluß hat eine belüftungsbohrung, die nicht verstopft sein darf.
Der vorratsbehälter ist durchscheinend, so daß der bremsflüssigkeitsstand jederzeit von außen überwacht werden kann. Der flüssigkeitsstand soll immer zwischen der "min."- Markierung und der "max."-Markierung liegen. Nur neue bremsflüssigkeit der spezifikation fmvss 571, 116 dot 4 und sae j 1703 einfüllen.
In der regel liegt es an verschlissenen manschetten in den radbremszylindern. Sicherheitshalber sollte die überprüfung der anlage von einer fachwerkstatt durchgeführt werden.
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
Instrumente aus- und einbauen
Ausbau
Schalttafeleinsatz ausbauen.
Achtung: abgebildet ist der schalttafeleinsatz bis modell 8/90.
Geringfügige abweichungen sind beim neueren modell möglich.
Abdeckung für instrumentengehäuse abschrauben.
Tachometer
Tac ...
