Ausbau: 1,0-l-qhv-motor

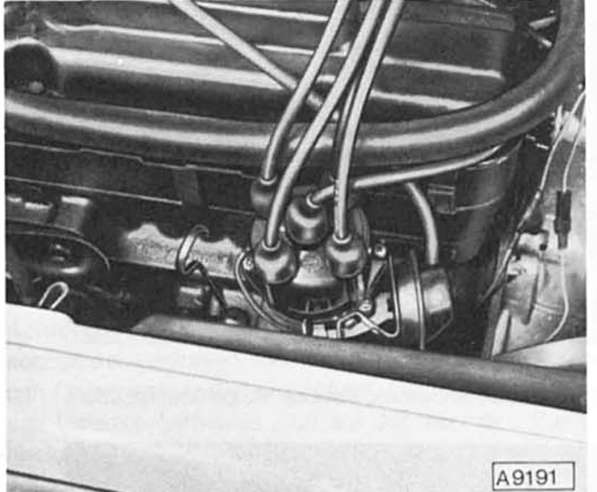

Verteilerkappe abnehmen, leitung klemme 1 am verteiler trennen.
Motor über keilriemen oder mit ringschlüssel an der kurbelwellen- keilriemenscheibe bzw. Durch verschieben des fahrzeugs im 4. Gang auf zündzeitpunkt 1 stellen.

Ausbau: 1,0-l-qhv-motor

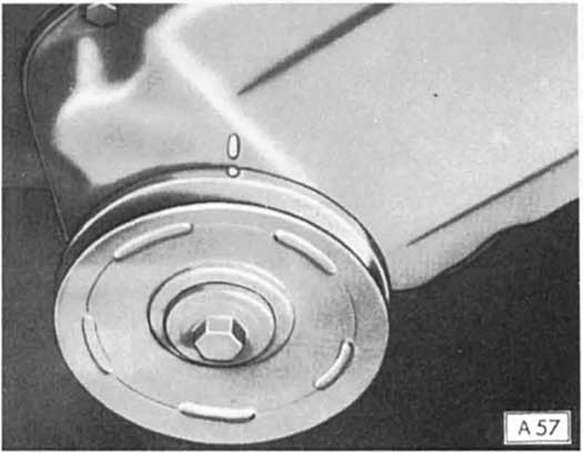

Dazu motorkurbelwelle verdrehen, bis sich die kerbe auf der riemenscheibe mit der markierung auf dem gehäusedeckel deckt.

Ausbau: 1,0-l-qhv-motor

Gleichzeitig muß der verteilerfinger auf die kerbe im verteilergehäuse zeigen.
Motoreinstellung nicht mehr verändern, klemmlasche der verteilerbefestigung abschrauben, unterdruckschlauch an unterdruckdose des zündverteilers abziehen, zündverteiler herausziehen.

Ausbau: 1,0-l-qhv-motor

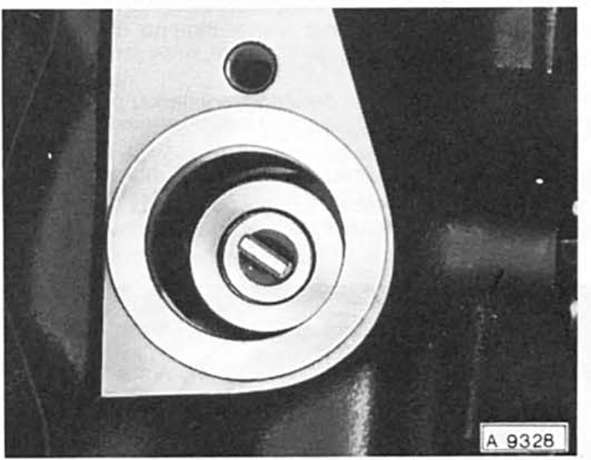

Achtung: um den einbau des verteilers zu erleichtern, soll die grundeinstellung der ölpumpe erhalten bleiben, siehe foto a 9328.

Bohrung im motorblock sofort mit einem lappen abdecken.
