Achtung: zum zerlegen des federbeines muß die feder gespannt werden. Auf keinen fall federbein ohne gespannte feder demontieren.

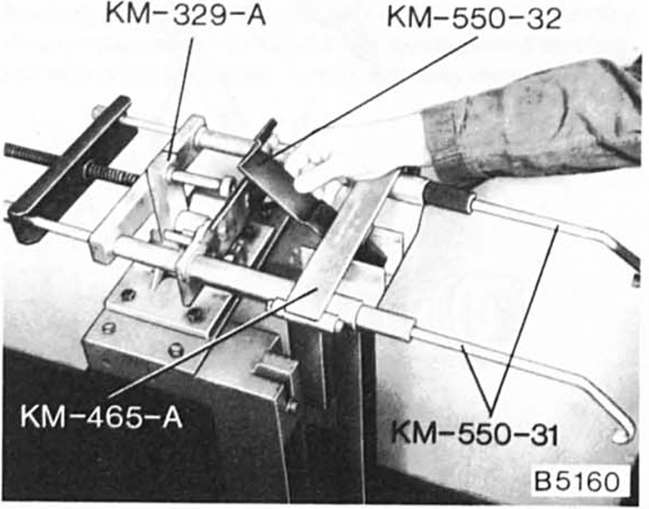

Der haken mit grüner markierung muß mit gelber markierung am spannergestell übereinstimmen.

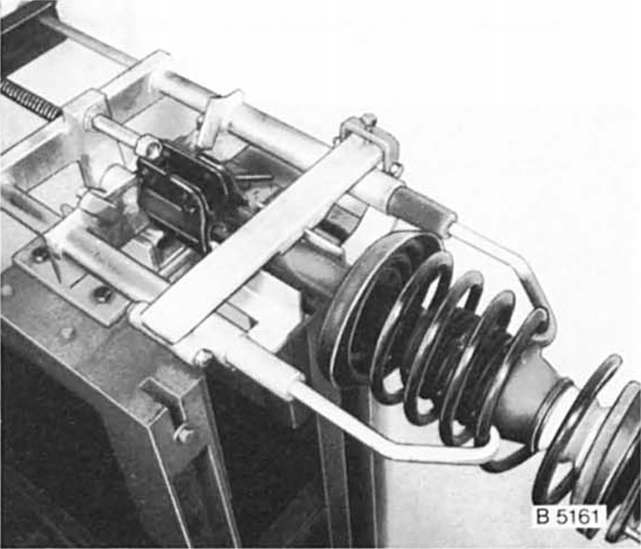

Achtung: wenn der federspanner in die windungen der feder eingesetzt wird, darauf achten, daß die federwindungen sicher umfaßt werden und der federspanner nicht abrutschen kann. Feder grundsätzlich an 2, besser 3 gegenüberliegenden seiten spannen. Die schraubenfeder steht unter großer vorspannung, deshalb nur stabiles werkzeug verwenden. Keinesfalls feder mit draht zusammenbinden.
Unfallgefahr!

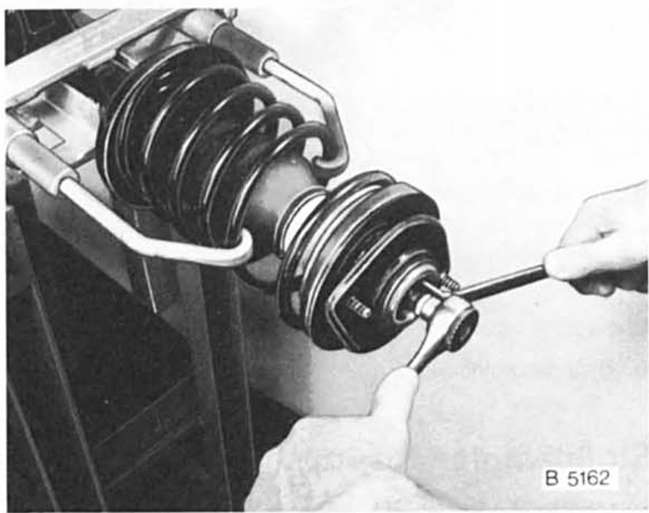

Zum abschrauben handelsüblichen doppel- ringschlüssel verwenden. Mit stecknuß an sechskant kolbenstange gegenhalten.

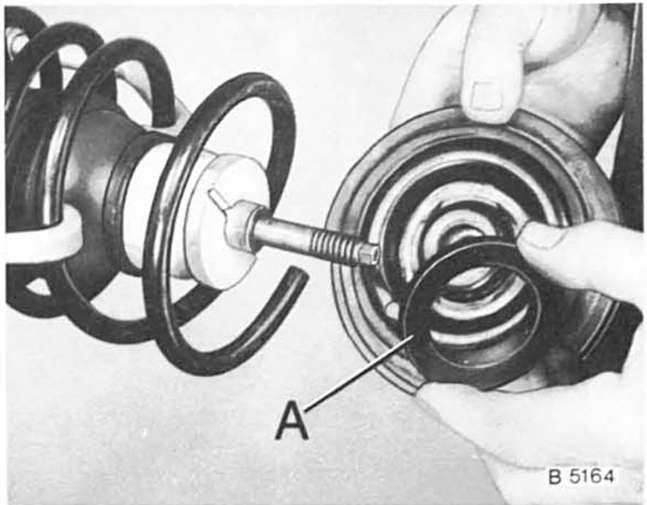

Falls erforderlich, gegenüberliegenden stützring - a - ersetzen.
Fördermenge der kraftstoffpumpe prüfen
L3-jetronic, motronic
Kraftstoff-zulaufleitung am verteilerrohr lösen und
schlauch in ein meßgerät mit ca. 51 Inhalt führen. Die kraftstoff-
zulaufleitung ist mit einem blauen ring gekennzeichnet.
Mehrfachstecker vom steuerrelais a ...
Einbau
Achtung: vor dem einbau kontrollieren, ob die markierung
auf dem nockenwellenrad mit der markierung auf dem
gehäuse fluchtet. Gleichzeitig muß die kerbe auf der kurbelwellen-
riemenscheibe gegenüber dem zeiger am gehäuse
stehen. Zur überpr& ...
