Opel Corsa Reparaturanleitung :: Radio einbauen

Verschiedene radio-modelle sind mit einer einschubhalterung ausgestattet. Die einschubhalterung erlaubt den schnellen einund ausbau des radios. Allerdings gelingt das nur mit einem spezialwerkzeug, welches beim kauf der einschubhalterung beigelegt ist. Ob ein radio mit einschubhalterung eingebaut ist, erkennt man in der regel an den 2 beziehungsweise 4 bohrungen in der frontplatte.

Seit 1986 sind die 4 entriegelungsöffnungen mit 1,5-mm- innensechskantschrauben verschlossen. Vorder entriegelung des radios müssen die schrauben mit einem 1,5-mm-sechskantschlüssel herausgedreht werden.

Achtung: seit 9/90 wird ein geänderter schalttafeleinsatz eingebaut.

Die arbeitsanweisungen beziehen sich auf die ältere version; abweichungen beim neuen modell beachten.

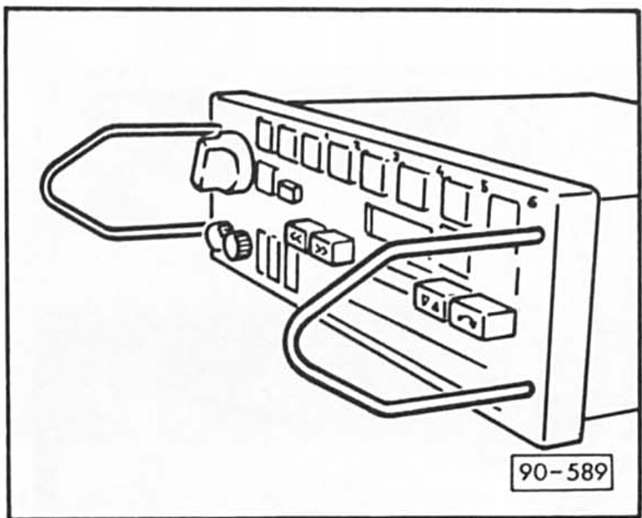

• Durch das einführen des spezialwerkzeuges in die bohrungen werden die haltenasen ausgerastet, und das radio läßt sich herausziehen.
•  Batterie-masseband abklemmen.

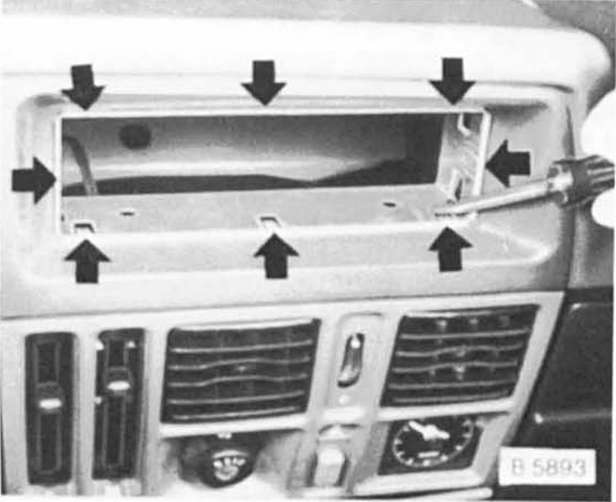

• 2 Schrauben oben aus schalterplatte herausschrauben.

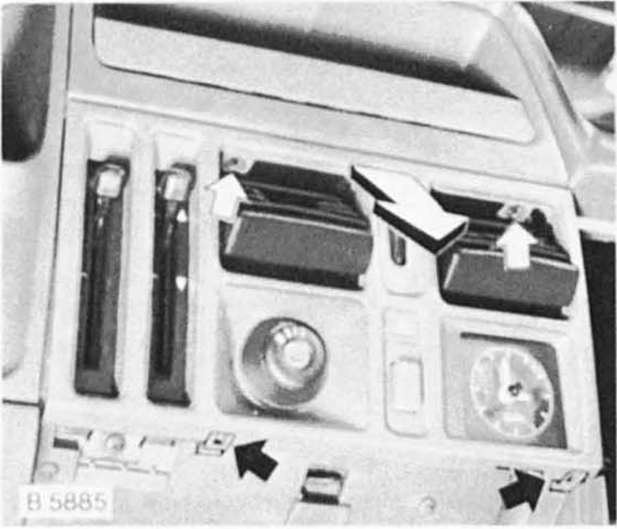

•  Schalterplatte nach unten schwenken und aushängen.

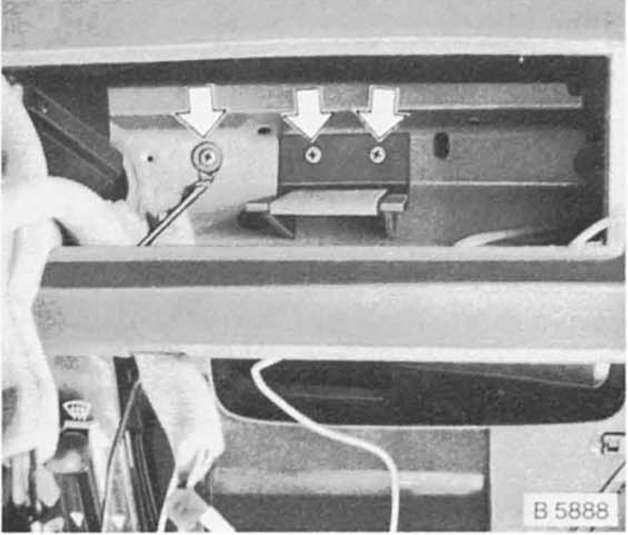

• Radiohalter an stirnwandverstärkung mit 2 schrauben anschrauben.

  Die löcher sind an der montagestelle vorhanden.

•  Braunes massekabel mit blechschraube an stirnwandverstärkung anschrauben.
•  Zahnscheibe zwischen verstärkung und kabelschuh legen.

  Das befestigungsloch ist vorhanden.

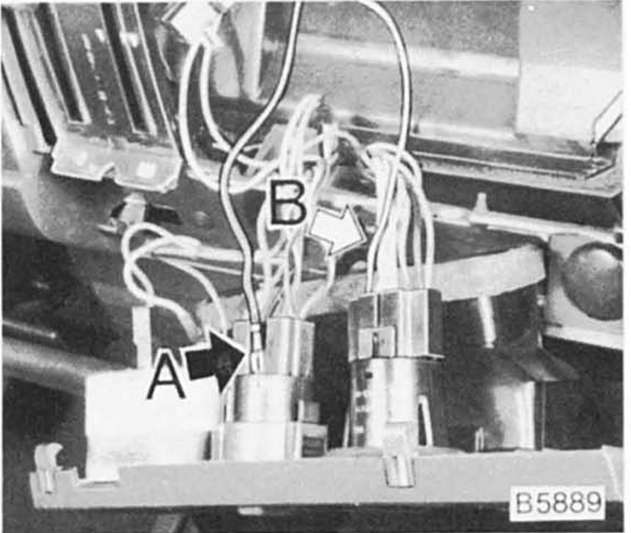

• Pluskabel an den warnblinkschalter - a - anschließen.

  Falls vorhanden, zuleitung für radio-beleuchtung am sicherungskasten, zubehörklemme 58 oder mit verbinder am grau-grünen kabel b der gebläse- und heizscheibenschalter- symbolleuchte anschließen.

•  Lautsprecherkabel nach anschlußplan verlegen. Kabel anschließen.

• Mono- oder stereogerät mit 2 frontlautsprechern. A = lautsprecher vorn links. B = lautsprecher vorn rechts.

• Mono- oder stereogerät mit 2 front- und 2 hecklautsprechern.

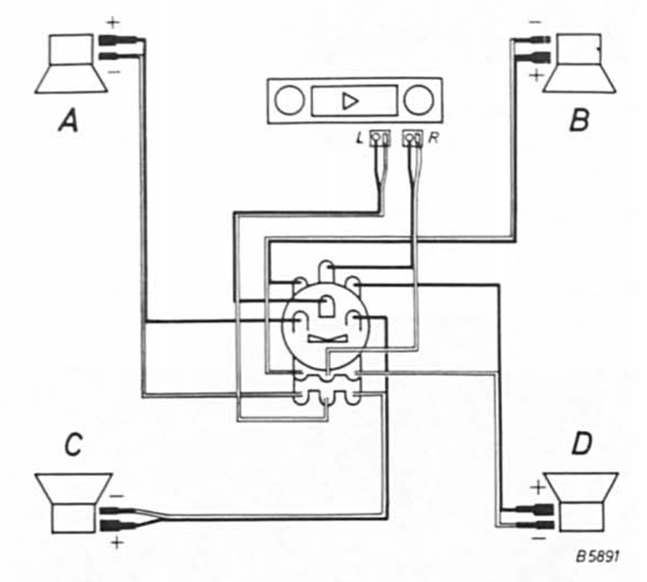

  Über den separaten überblendregler kann stufenlos von front- auf hecklautsprecher geblendet werden. A = lautsprecher vorn links, b = lautsprecher vorn rechts, c = lautsprecher hinten links, d = lautsprecher hinten rechts.

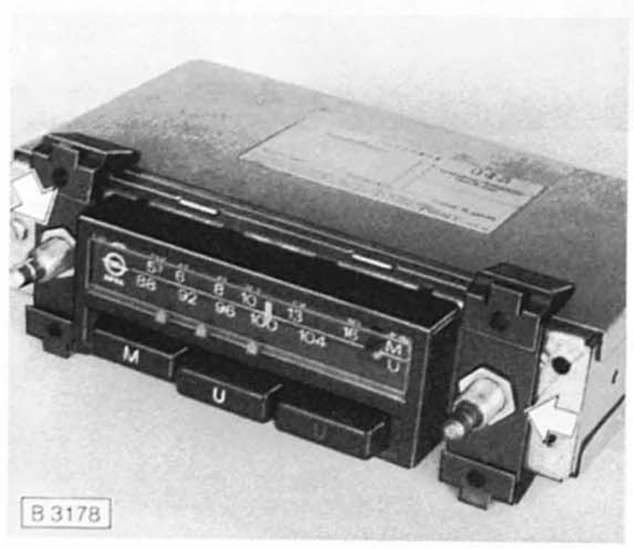

• Bei geraten mit befestigung an den achsen 2 haltefedern anschrauben.

• Bei geräten mit befestigung am gehäuse halterahmen in instrumententafel einsetzen und haltezungen umbiegen.

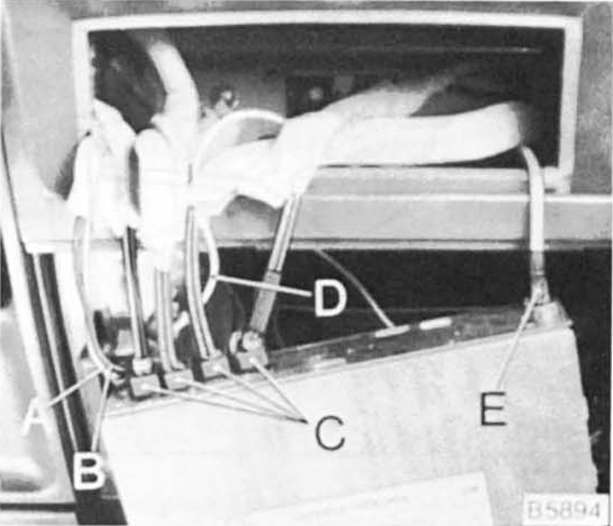

• Radio anschließen. A - massekabel, b - pluskabel, c lautsprecherkabel, d - pluskabel für beleuchtung, e antennenkabel.

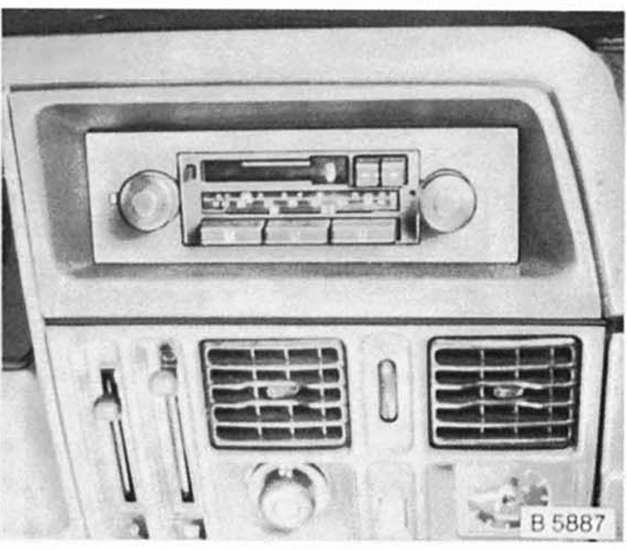

• Radio in instrumententafel einsetzen.
• Falls vorhanden. Blenden und knöpfe montieren.
•  Masseband an batterie anklemmen.
•  Radio auf antenne abstimmen. Dazu ganz schwachen mittelwellensender einstellen und an der antennenausgleichsschraube (vorn in der skala) auf besten empfang einstellen.
