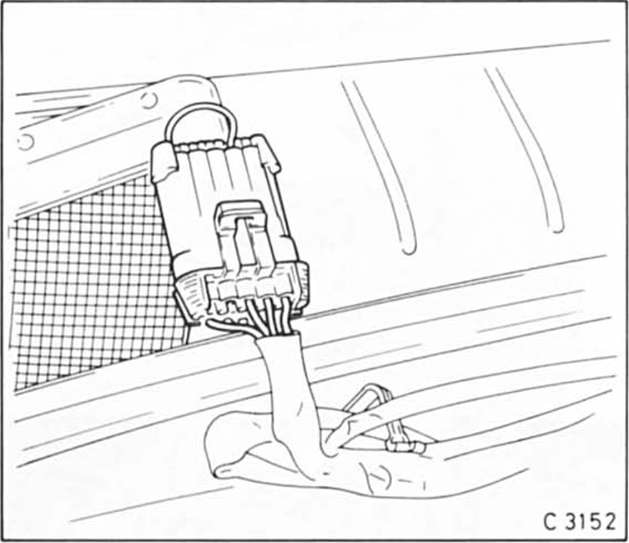

Die motoren mit multec-zünd- und einspritzanlage (katalysatormotoren außer mit 72 kw/98 ps) haben einen selbstdiagnoseanschluß vor dem beifahrersitz zwischen instrumententafel und ablage.
Zur zündeinstellung wird ein diagnoseschlüssel, opel-werkzeug km 602, in den diagnoseanschluß gesteckt. Steht der diagnoseschlüssel nicht zur verfügung, können die entsprechenden kontakte am diagnosestecker auch mit einem normalen kupferdraht überbrückt werden.

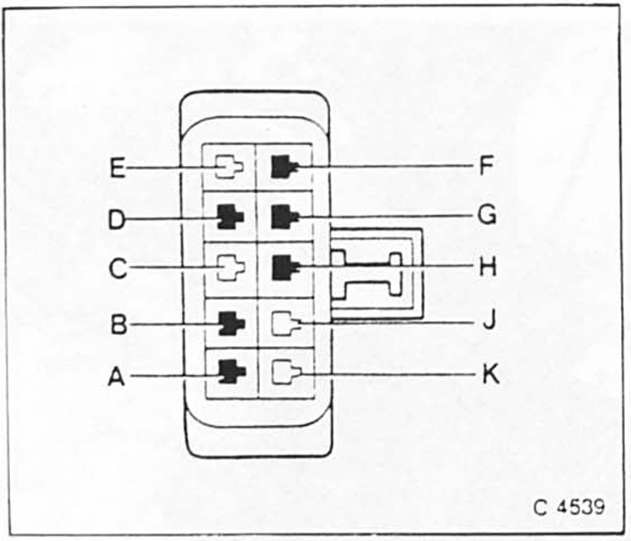

Falls das spezialwerkzeug nicht zur verfügung steht, kontakte mit kurzem hilfskabel verbinden. Achtung: die kontakte sind sehr empfindlich und können leicht beschädigt werden. Daher beim verbinden der anschlüsse sorgfältig vorgehen, dennoch wackelkontakte vermeiden.
Achtung: bei neueren fahrzeugen befindet sich der diagnosestecker im motorraum an der rechten spritzwandseite.
L3-jetronic
Schemazeichnung l3-jetronic
Kraftstoffbehälter
elektr. Kraftstoffpumpe
kraftstoffilter
verteilerrohr
druckregler
steuergerät
einspritzventil
leerlaufdrehzahl-
einstellschraube
drosselklappensc ...
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
