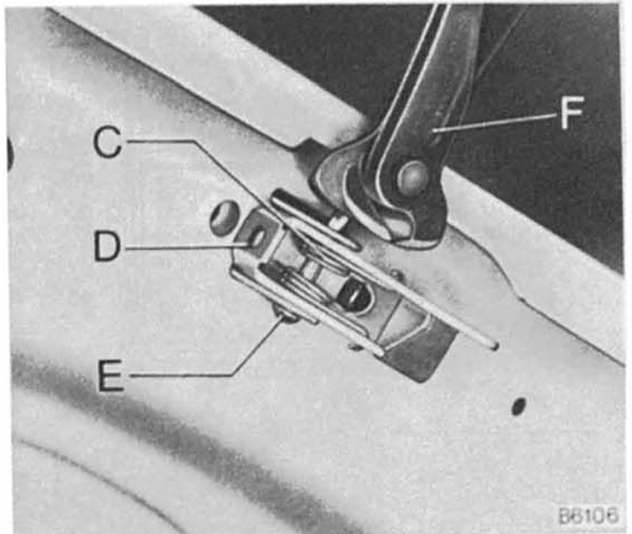

C = spiralfeder, D = verschlußhaken, E = befestigungsniet, F = das nietende wird mit einer zange aufgeweitet. Bei ersatz nietende abkneifen und neuen niet verwenden.

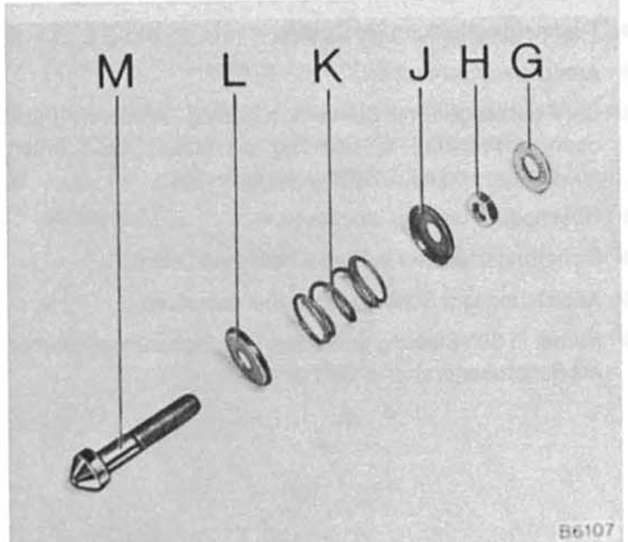

Schließzapfen
G = scheibe, H = sechskantmutter, J = scheibe mit gestelltem rand, K = spiralfeder, L = scheibe mit gestelltem rand, M = schließzapfen.

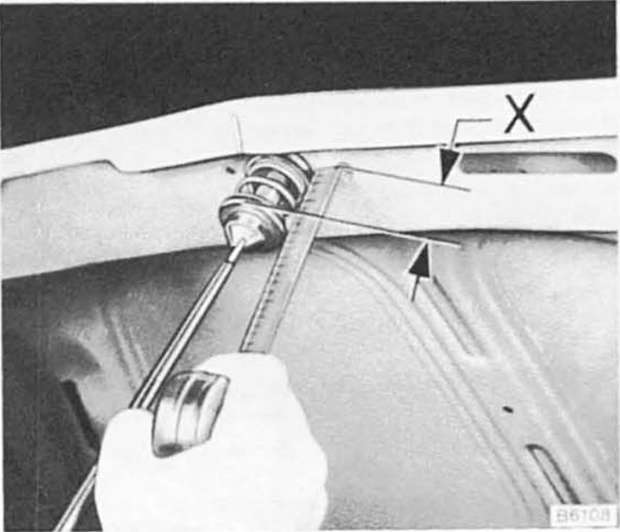

Einstellen
Nach dem einschrauben in die haube muß der schließzapfen auf ein vorgegebenes maß eingestellt werden, oder falls die haube nicht richtig schließt beziehungsweise öffnet.
Sauberkeitsregeln bei arbeiten an der
kraftstoffversorgung
Bei arbeiten an der kraftstoffversorgung sind die folgenden
regeln zur sauberkeit sorgfältig zu beachten:
verbindungsstellen und deren umgebung vor dem lösen
gründlich reinigen.
Ausgebaute teile auf einer sauberen unterlage ablegen
...
Förderbeginn der einspritzpumpe prüfen/einstellen
Der förderbeginn der einspritzpumpe wird geprüft beziehungsweise
eingestellt, wenn der motor zu wenig leistung
abgibt oder eine neue einspritzpumpe eingebaut wurde.
Zur prüfung wird eine meßuhr mit entsprechendem adapter,
zum beispiel opel-nr. ...
