Opel Corsa Reparaturanleitung :: Einbau

• Am vorderen abgasrohr dichtring erneuern. Das foto zeigt den dichtring für den 1,0- und 1,2-liter-motor.

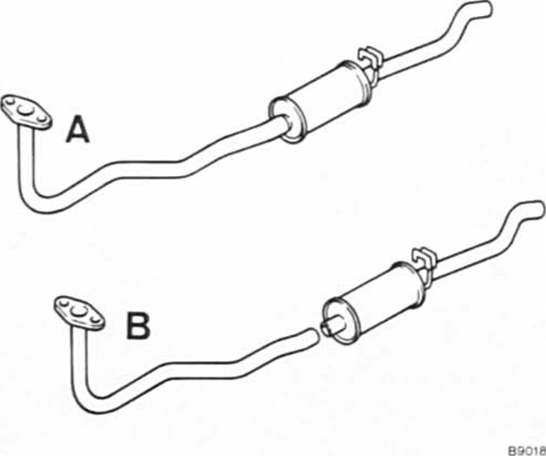

1. Produktion,
2. Reparatur

Achtung: beim aus- und einbau des vorderen abgasrohres sind folgende abweichungen zwischen der von der produktion eingebauten abgasanlage und der kunden-anlage zu beachten: bei fahrzeugen mit 1,0- und 1,2-liter-motor ist das vordere abgasrohr als zusammenbau mit dem vorschalldämpfer mit rohr eingebaut. Für den reparaturfall stehen das abgasrohr und der vorschalldampfer mit rohr als separate teile zur verfügung. Bei fahrzeugen mit 1,0- und 1,2-liter-motor und einer produktionsseitig eingebauten abgasanlage ist deshalb beim ersetzen des vorderen abgasrohres auch immer der vorschalldämpfer mit rohr zu ersetzen.

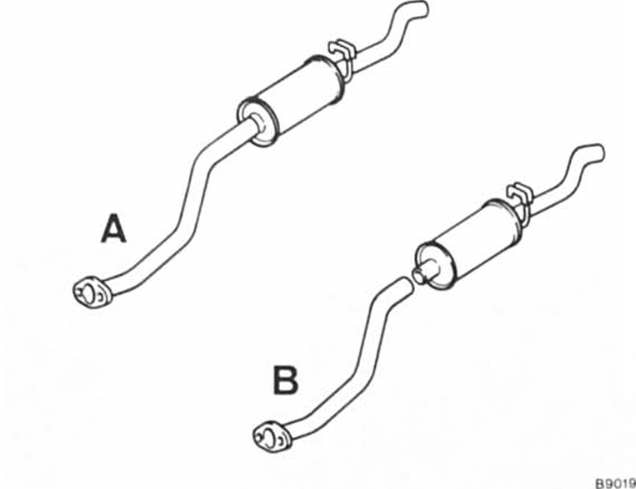

1. Produktion,
2. Kundendienst

Bei fahrzeugen mit 1,3-liter-motor ist der vorschalldämpfer von der produktion als zusammenbau mit dem mittleren abgasrohr eingebaut. Für die reparatur stehen der vorschalldämpfer mit rohr und das mittlere abgasrohr als separate teile zur verfügung.

Bei fahrzeugen mit einer von der produktion eingebauten anlage ist deshalb beim ersetzen des vorschalldämpfers mit rohr auch das mittlere abgasrohr zu ersetzen.

•  Sämtliche schrauben mit hochtemperaturpaste einsetzen, sie lassen sich dann später leichter lösen.

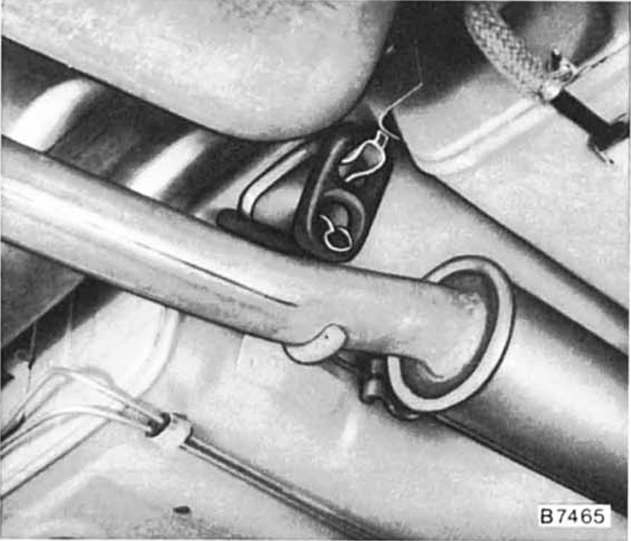

• Vorschalldämpfer mit rohr und dämpfungsringen am unterbau aufhängen.

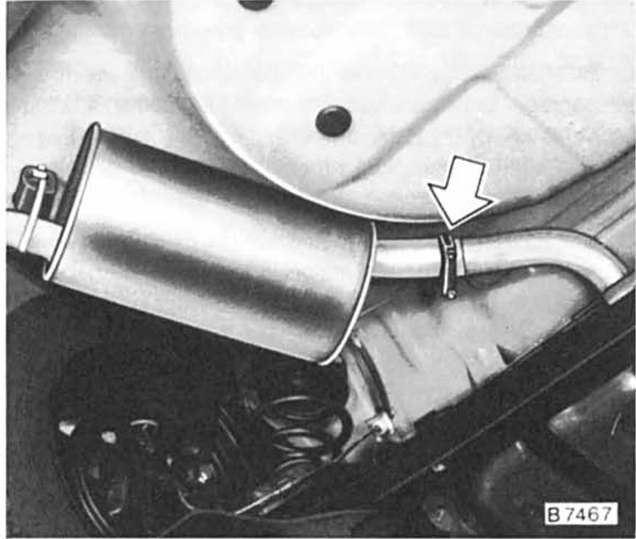

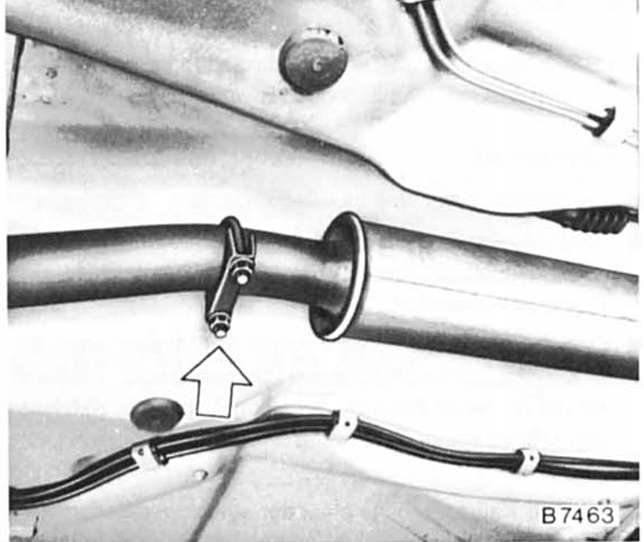

• Nachschalldämpfer mit rohr des vorschalldämpfers verbinden und in dämpfungsgummi am unterbau aufhängen.

  Klemmschelle montieren und handfest anziehen.

• Beim 1,3-, 1.6-1- Und diesel-motor mittleres abgasrohr auf vorschalldämpfer aufstecken und klemmschelle montieren.
•  Beim 1,0- und 1,2-liter-motor vorderes abgasrohr mit vorschalldämpfer und klemmschelle montieren.

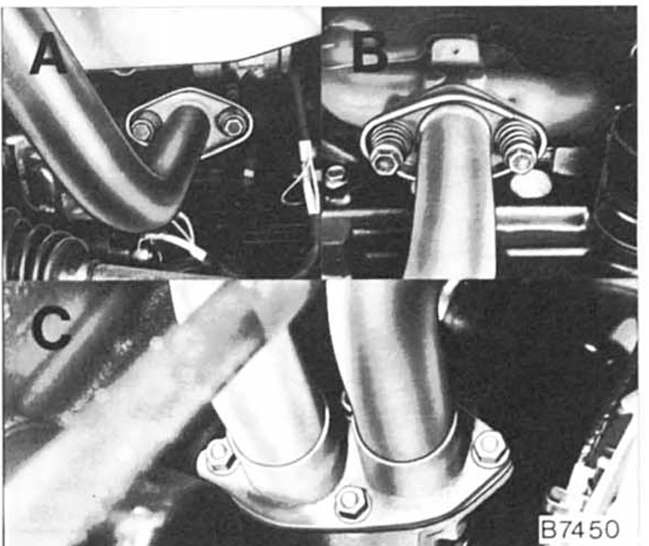

Vorderes abgasrohr mit neuer dichtung handfest verschrauben.

1.  1,0-l-motor,
2. 1,2-1- und diesel-motor,
3.  1,3-und 1,6-l-motor

• Abgasanlage spannungsfrei und entsprechend dem verlauf des wagenbodens ausrichten. Anschließend sämtliche schraubverbindungen festziehen.

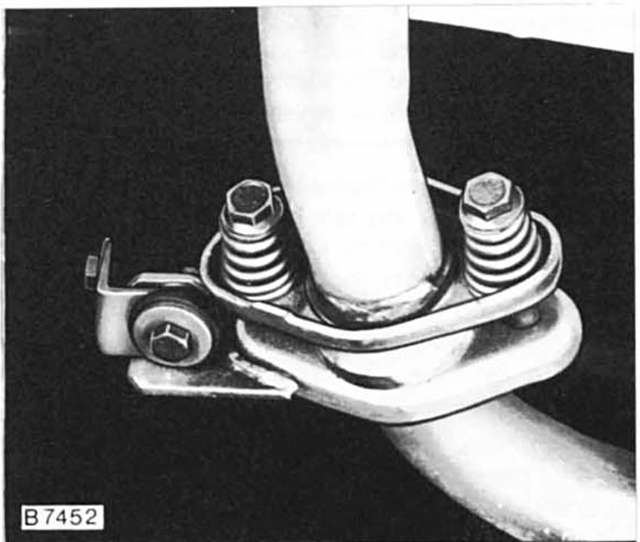

• Beim 1,3-, 1,6-l-motor vorderes und mittleres abgasrohr am gelenkflansch verschrauben und vorderes abgasrohr am halter befestigen. Neue dichtung verwenden. Anlage ausrichten und klemmschellen festziehen.

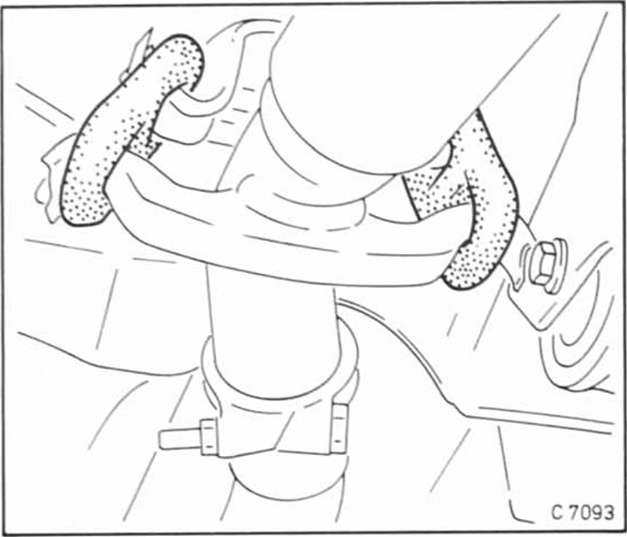

• Beim dieselmotor vorderes abgasrohr mit halter am zylinderblock befestigen. Haltegummis einhängen.
