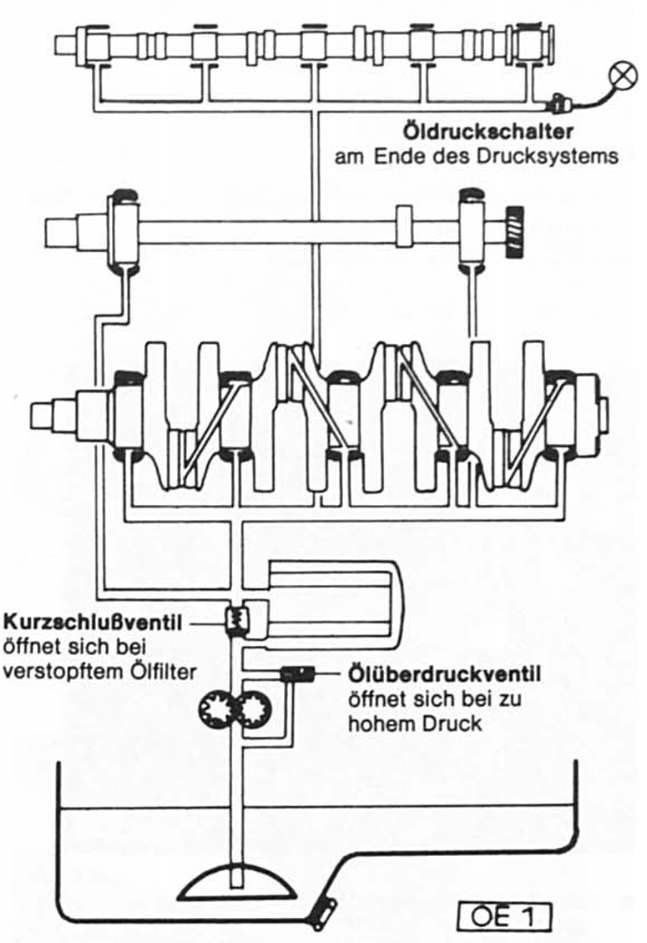

Die ölpumpe saugt das motoröl über den ölsaugkorb aus der ölwanne an und drückt es in den hauptstromölfilter. An der druckseite der ölpumpe befindet sich ein überdruckventil (öldruckregelventil). Bei zu hohem öldruck öffnet das ventil, und ein teil des öls kann in die ölwanne zurückfließen.
Durch die mittelachse der filterpatrone gelangt das gefilterte öl in den hauptölkanal. Bei verstopftem ölfilter leitet ein kurzschlußventil das öl direkt und ungefiltert in den hauptölkanal.
Vom hauptölkanal zweigen kanäle ab zur schmierung der kurbelwellenlager. Durch schräge bohrungen in der kurbelwelle wird das öl an die pleuellager geleitet und von dort gegen kolbenbolzen und zylinder gespritzt.
Gleichzeitig gelangt motoröl über steigleitungen in den zylinderkopf und versorgt dort die nockenwellenlager und beim benzinmotor auch die hydrostößel.
Die wichtigsten motordaten
Zündfolge bei allen motoren: 1 - 3 - 4 - 2 .
1) Kennzeichnung am motorblock. 2) Ohv (over head valve)= motor mit
obenliegenden ventilen; ohc (over head camshaft) =
motor mit obenliegender nockenwelle. 3) Sz = spulenzündung; tsz = transistor-spulenz&u ...
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
