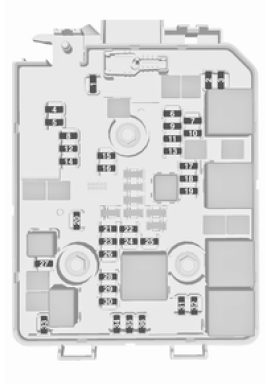

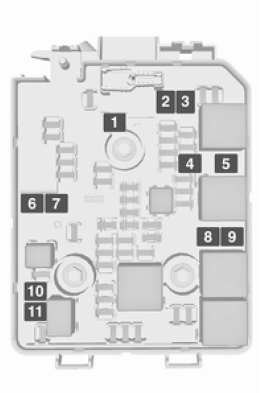

Der sicherungskasten befindet sich im vorderen linken bereich des motorraums.
Die abdeckung entriegeln und bis zum anschlag nach oben klappen.
Die abdeckung senkrecht nach oben entfernen.

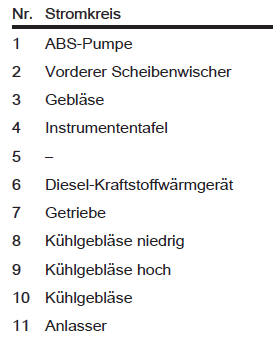

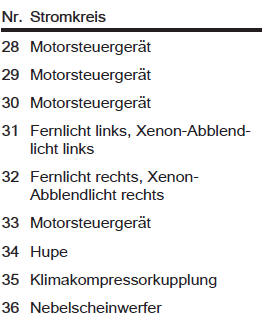

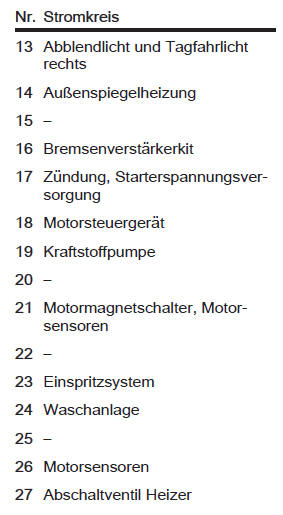

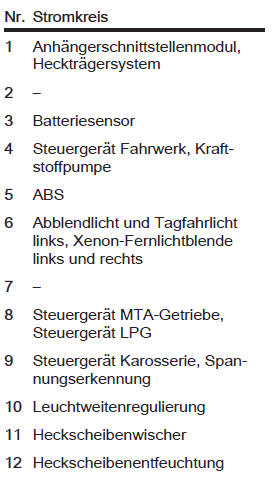

Nach dem austausch durchgebrannter sicherungen den sicherungskasten schließen und den deckel hineindrücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem sicherungskasten kann es zu funktionsstörungen kommen.
Wartung
Lufteinlass
Der lufteinlass im motorraum außen
vor der windschutzscheibe muss zur
luftzufuhr frei sein. Gegebenenfalls
laub, schmutz oder schnee entfernen.
Innenraumluftfilter
Der innenraumfilter reinigt die von außen
eintretende luft von staub, r ...
