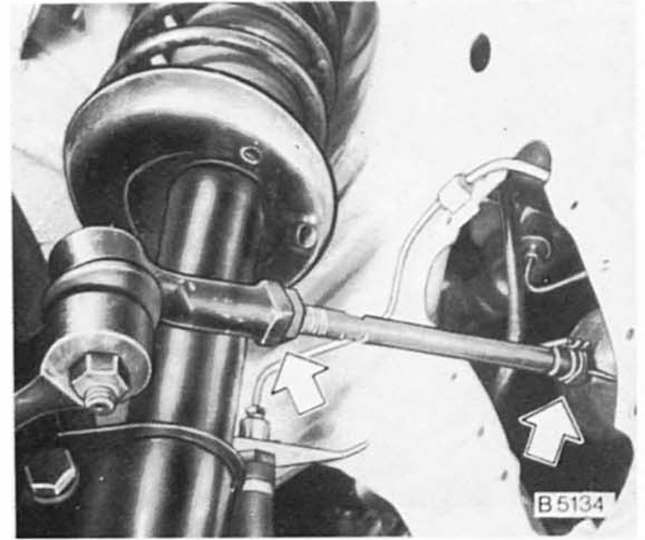

Achtung: beim abschrauben anzahl der umdrehungen merken, damit der spurstangenkopf beim einbau wieder in dieselbe lage gebracht werden kann. Dies erleichtert das einstellen der nachspur.
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
Der umgang mit dem stromlaufplan
Der stromlaufplan vermittelt ubersichtlich und anschaulich
die stromwege im fahrzeug. Anhand der legende und der
verschiedenen strompfade laßt sich sehr schnell der weg
des stromes innerhalb eines stromkreises nachvollziehen.
Beim stromlaufplan symbolisiert ...
