Opel Corsa Reparaturanleitung :: Ausbau

Opel Corsa Reparaturanleitung / Die schaltung / Handschalthebel aus- und einbauen / Ausbau

Handschalthebel in neutralstellung bnngen (kein gang eingelegt).

Handschalthebel aus- und einbauen

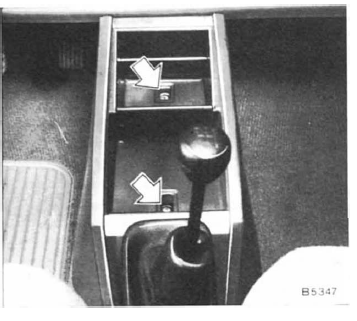

Sofern vorhanden, konsole vom schalttunnel abschrauben und abnehmen.
Schalthebelbalg vom schalttunnel abnehmen und auf schalthebel nach oben umstülpen.

Handschalthebel aus- und einbauen

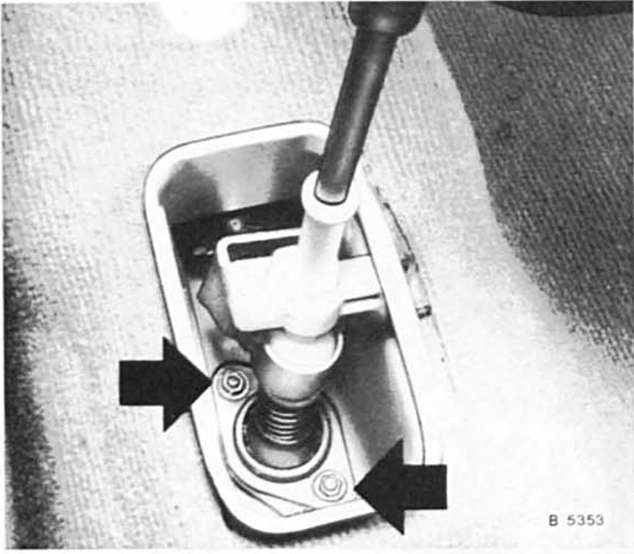

Lagerung handschalthebel vom lagereinsatz abschrauben.
Handschalthebel bis zum anschlag am schaltrohr nach oben ziehen.

Handschalthebel aus- und einbauen

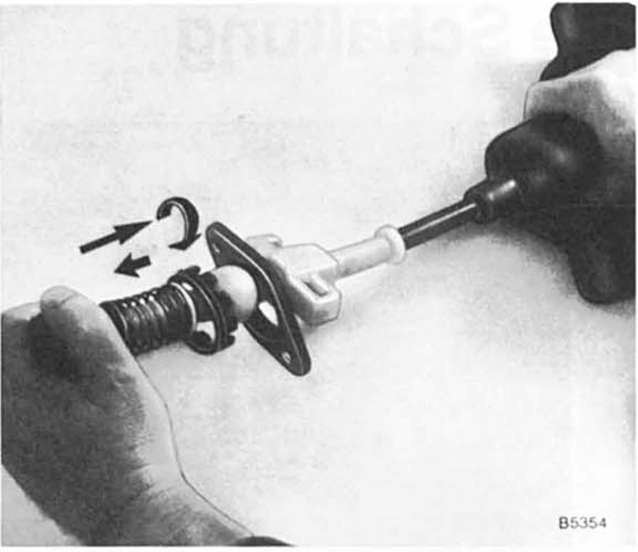

Lagerkugel mit 2. Hand im schalttunnelausschnitt gegen den federdruck nach oben drücken, seitlich drehen und vom schalthebel abnehmen (drehverschluß). Das foto zeigt den arbeitsablauf im ausgebauten zustand.
Schalthebel und lagerteile aus lagereinsatz herausnehmen.
