Zylinderkopf abbauen
Zylinderkopf mit einem ausrichtlineal und einer fühllehre in länge und breite auf durchbiegung prüfen. Auf der gesamtlänge darf der kopf beim benzinmotor eine durchbiegung von 0,05 mm aufweisen, auf einer länge von 150 mm nicht mehr als 0,015 mm. Beim dieselmotor darf der kopf auf der gesamtlänge max. 0,1 Mm durchbiegung haben.
Die planheit muß auf beiden dichtfiächen - zum motorblock und zum nockenwellengehäuse hin - geprüft werden.

Zylinderkopf auf planheit prüfen

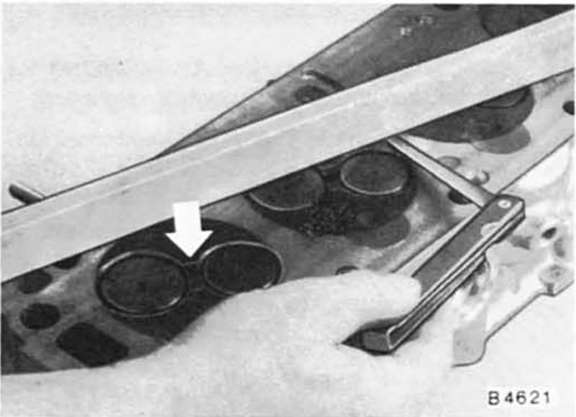

Zylinderkopf in die diagonalen auf verzug (verwindung) prüfen.

Achtung: werden leichte anrisse am steg zwischen einlaßund auslaßventil - pfeil - festgestellt, so muß der zylinderkopf nicht ausgetauscht werden.

Zylinderkopf auf planheit prüfen

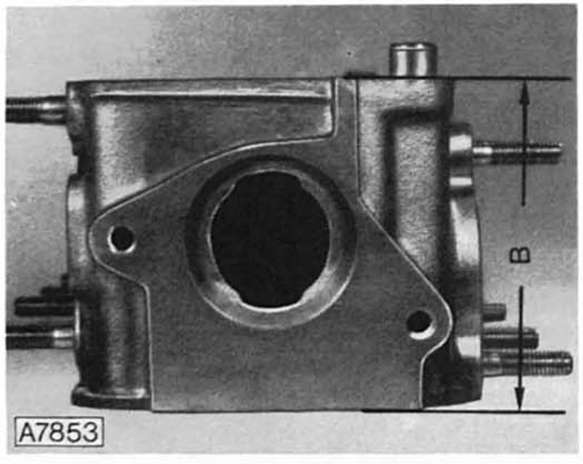

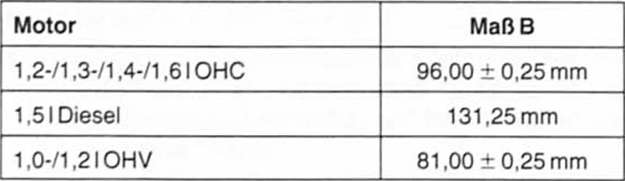

Nach einer evtl. Schleifoperation darf die zylinderkopfhöhe, maß b, nicht unterschritten werden.

Zylinderkopf auf planheit prüfen

Zylinderkopf einbauen, siehe seiten 22
