Modell bis 8'90

Ausbau

Masseband von batterie abklemmen.

Zeituhr aus- und einbauen/ warnblinkschalter aus- und einbauen

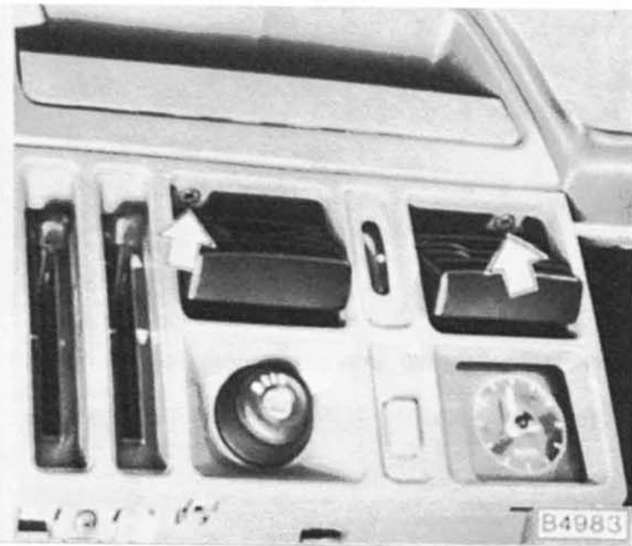

2 Blechschrauben oben aus der schalterplatte herausschrauben.

Zeituhr aus- und einbauen/ warnblinkschalter aus- und einbauen

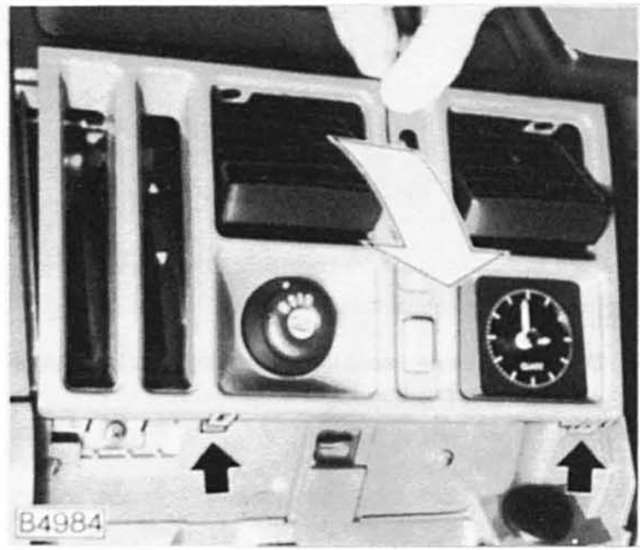

Schalterplatte nach hinten kippen und rastennasen - pfeil - aus instrumententafel aushängen.

Zeituhr aus- und einbauen/ warnblinkschalter aus- und einbauen

Elektrische anschlüsse und lampenfassung abziehen.

Zeituhr

Zeituhr aus- und einbauen/ warnblinkschalter aus- und einbauen

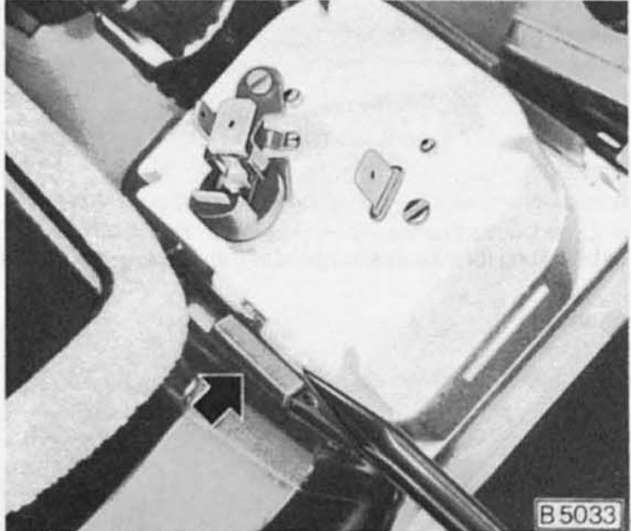

Haltefeder mit schraubendreher abdrücken.
Zeituhr von schalterplatte abnehmen.

Warnblinkschalter

Zeituhr aus- und einbauen/ warnblinkschalter aus- und einbauen

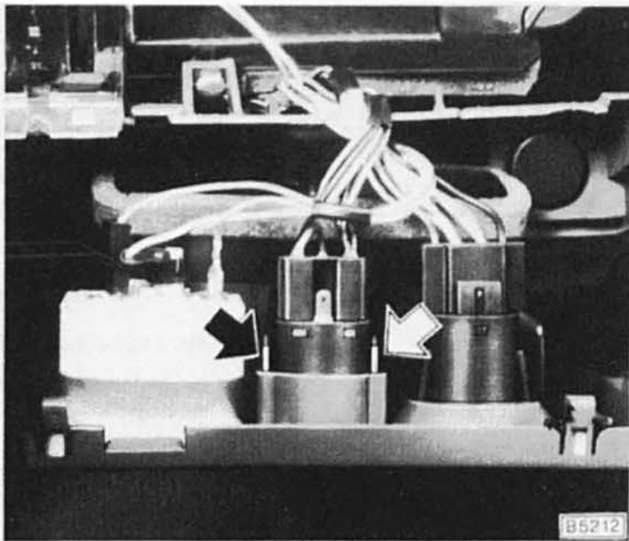

Rastenfedern des warnblinkschalters beidrücken, mehrfachstecker abziehen, schalter abnehmen.

Einbau

Zeituhr in schalterplatte einsetzen, dabei haltefeder mit schraubendreher abdrücken.
Lampenfassung einsetzen, elektrische anschlüsse herstellen.
Schalterplatte unten in die rastennasen einsetzen und mit 2 blechschrauben befestigen.
Batterie-masseband anklemmen.
