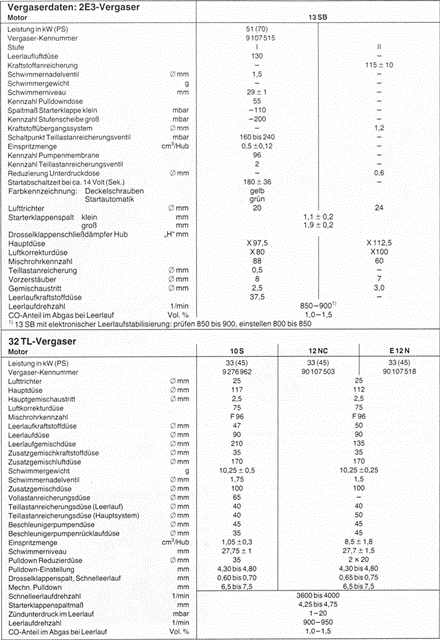

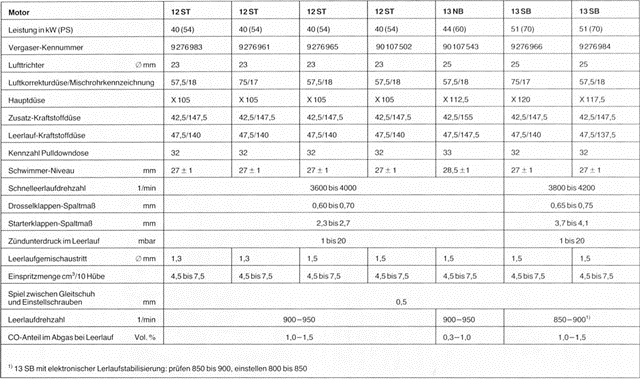

Kenndaten/kalibirierung
Der umgang mit dem stromlaufplan
Der stromlaufplan vermittelt ubersichtlich und anschaulich
die stromwege im fahrzeug. Anhand der legende und der
verschiedenen strompfade laßt sich sehr schnell der weg
des stromes innerhalb eines stromkreises nachvollziehen.
Beim stromlaufplan symbolisiert ...
L3-jetronic
Schemazeichnung l3-jetronic
Kraftstoffbehälter
elektr. Kraftstoffpumpe
kraftstoffilter
verteilerrohr
druckregler
steuergerät
einspritzventil
leerlaufdrehzahl-
einstellschraube
drosselklappensc ...
