Opel Corsa Reparaturanleitung :: Ventilfeder aus- und einbauen

Opel Corsa Reparaturanleitung / Der motor / Ventilfeder aus- und einbauen

Ohv-motor

Achtung: bei dieser arbeitsbeschreibung braucht der zylinderkopf nicht abgebaut zu werden, allerdings sind der spezialhalter km-257 und der ventilfederspanner km-261 erforderlich.

Ansonsten zylinderkopf ausbauen

Ausbau

Luftfilter mit vorwärmschlauch abmontieren.
Zylinderkopfhaube abmontieren.
Zündkerze des betreffenden zylinders herausschrauben.
Kolben des gleichen zylinders durch drehen der kurbelwelle auf "ot" stellen. Beide ventile sind dann geschlossen.
Bei beiden ventilen des betreffenden zylinders muß dann zwischen kipphebel und ventilschaftende ein spürbares spiel vorhanden sein.

Ventilfeder aus- und einbauen

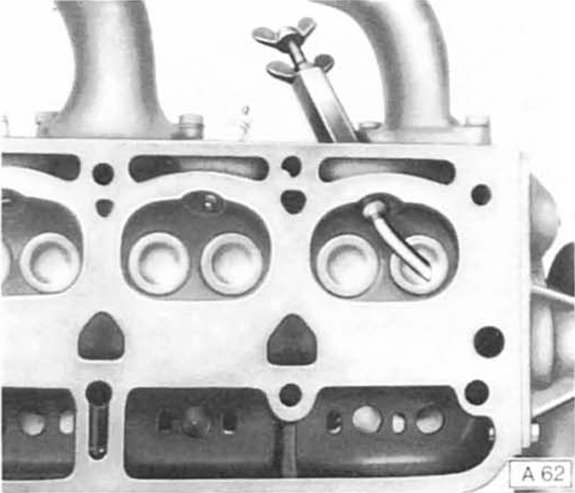

Spezialwerkzeug ventilhalter km-257 in das kerzengewinde einschrauben.
Haltefinger, der in den brennraum hineinragt, durch drehen der flugelschraube an den ventilteller zur anlage bringen, siehe abbildung.
Flügelmutter kontern.
Ventil-einstellmutter abschrauben.
Kugelstück. Kipphebel und stößelstange entfernen.

Ventilfeder aus- und einbauen

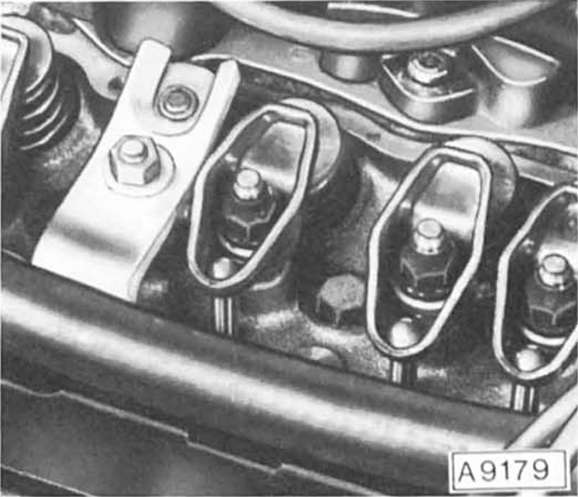

Spezialwerkzeug ventilfederspanner km-261 auf kipphebelbolzen aufstecken.
M8-mutter mit unterlegscheibe aufschrauben und anziehen, bis ventilfeder so weit gespannt ist, daß ventilkeile frei sind.
Ventilkeile entfernen.
Ventilfeder entspannen.
Spanner entfernen.
Feder abnehmen.

Einbau

Neue ventilfeder mit federspanner in umgekehrter arbeitsbeschreibung einbauen.
Stößelstange, kipphebel und kugelstück einbauen.
Ventil-einstellmutter aufschrauben.
Ventilhalter herausschrauben.
Zündkerze einschrauben und mit 20 nm festziehen.
Ventilspiel-grundeinstellung bei kaltem motor durchführen.
Zylinderkopfhaube aufsetzen und festschrauben.
Luftfilter mit vorwärmschlauch montieren.
