Opel Corsa Reparaturanleitung :: Schließzylinder zerlegen

Achtung: zum ausbau des schließzylinders aus dem gehäuse zündschlüssel in den schließzylinder einsetzen.

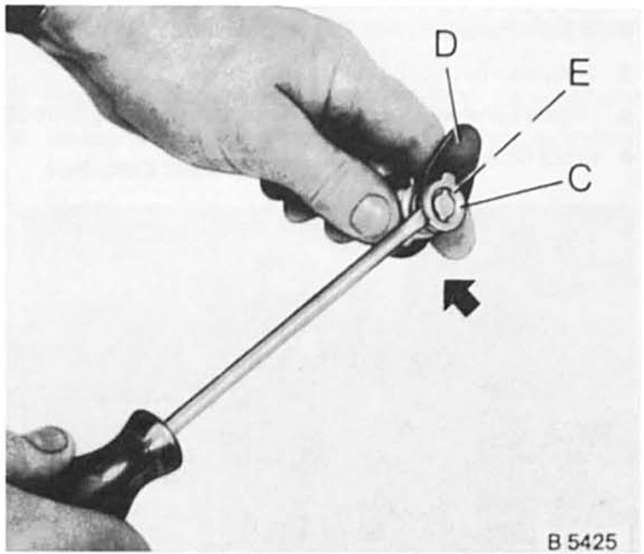

• Schraubendreher zwischen gehäuse und mitnehmer klemmen.
•  Gußstück - c - und mitnehmer - d - vom gehäuse abdrücken.

  Achtung: auf feder achten, sie springt leicht weg.

•  Schließzylinder aus gehäuse herausziehen.
•  Sprengring - e - ausbauen.

Achtung: bevor der zündschlüssel aus dem schließzylinder herausgezogen wird, schließzylinder mit tesafilm umwickeln, damit die schließplatten nicht herausfallen können.

Zusammenbau

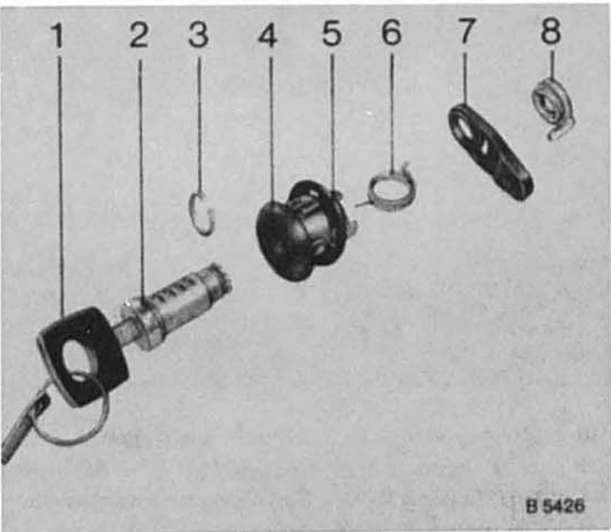

1 - Zündschlüssel, 2 - schließzylinder, 3 - sprengring ersetzen, 4 - gehäuse, 5 - dichtung, 6 - spiralfeder, 7 - mitnehmer, 8 - gußstück, mitnehmer

• Schließzylinder in gehäuse einsetzen und mit neuem sprengring sichern.

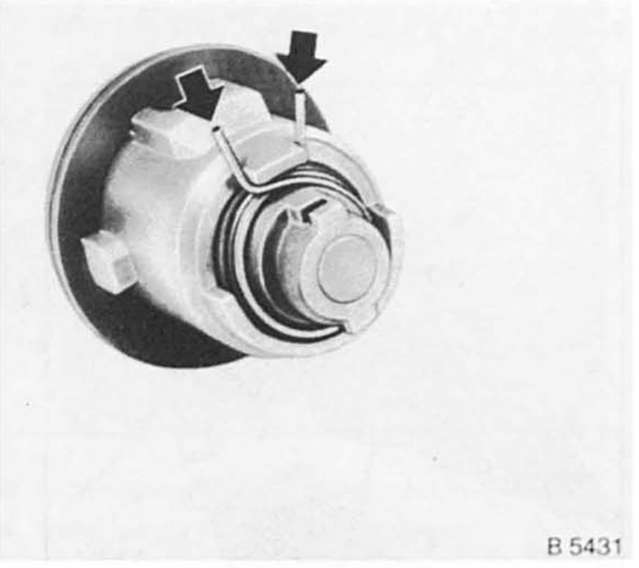

• Feder so aufsetzen, daß die enden am gehäuse gekreuzt anliegen.

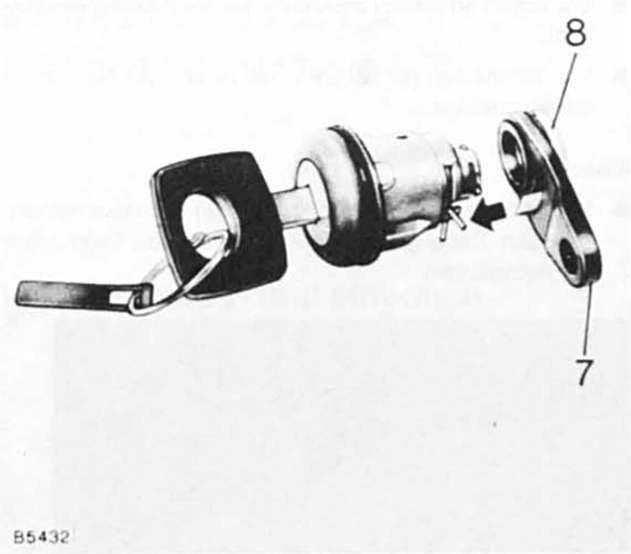

• Mitnehmer - 7 - zusammen mit gußstück - 8 - auf dem gehäuse festdrücken.

Einbau

• Schließzylinder in türbohrung einsetzen und mit klammer am türblech befestigen.
•  Betätigungsstange in schloß einsetzen und mit sicherungsklammer sichern.
•  Hintere schiene des türfensters befestigen.
•  Wasserabweisfolie sorgfältig auf türausschnitt aufkleben, sonst zieht es im fahrzeug.
•  Türinnenverkleidung einbauen.
