Opel Corsa Reparaturanleitung :: Schaltung einstellen

Zum einstellen der schaltung ist ein opel-spezialwerkzeug erforderlich.

•  Schalthebel in leerlaufstellung bringen (kein gang eingelegt).

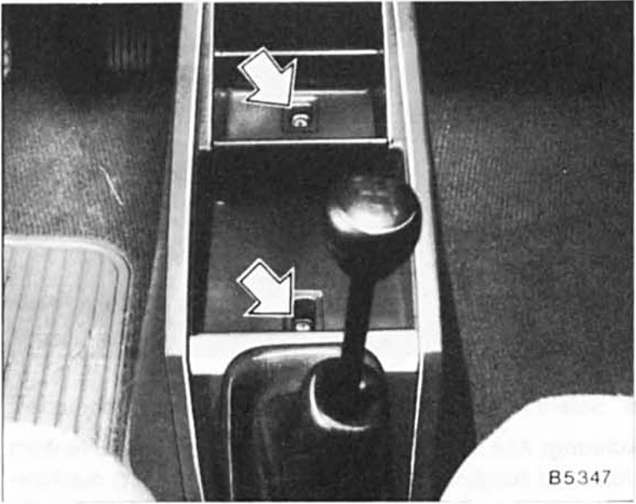

• Sofern eingebaut, konsole vom schalttunnel abschrauben.

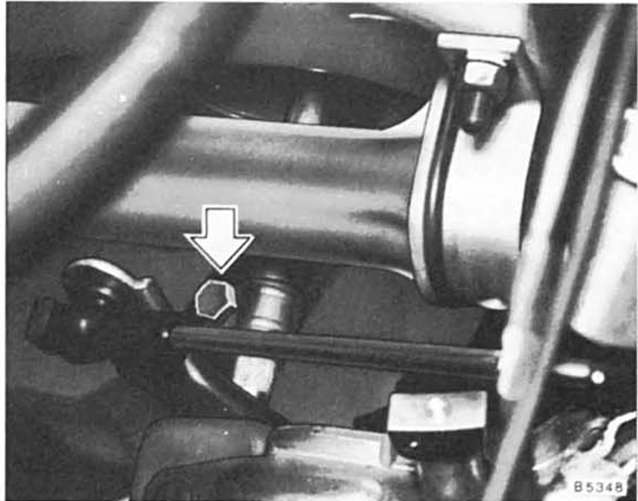

• Schraube für befestigung umlenkhebel-klemmschelle lösen.

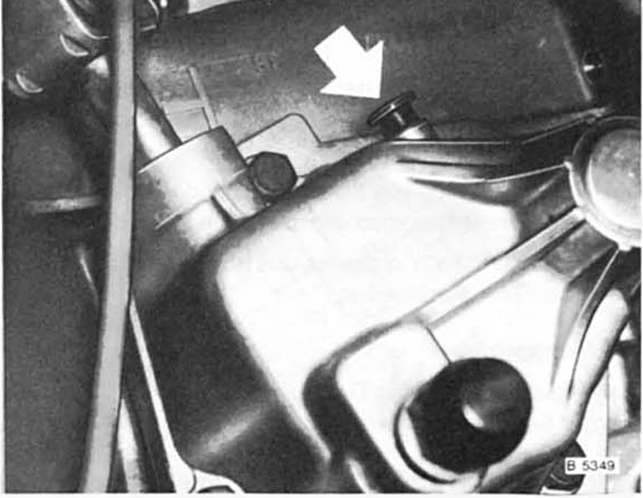

• Abdichtstopfen für einstellbohrung aus deckel herausziehen.

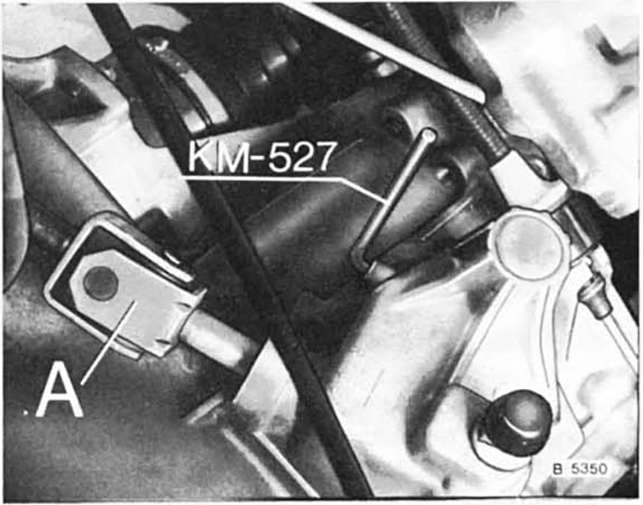

• Schaltstange - a - so weit nach links drehen beziehungsweise wählstange nach links ziehen (in fahrtrichtung gesehen), bis das opel-werkzeug km 527 in die einstellbohrung auf anschlag eingeführt werden kann.

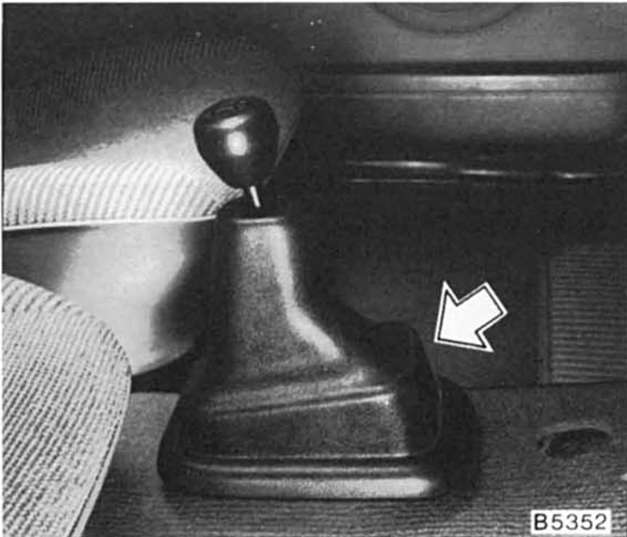

• Gleichzeitig handschalthebel, bei umgestülptem schalthebelbalg.

  In 1.- Und 2.-Gang-ebene bringen. Dazu ist ein helfer erforderlich.

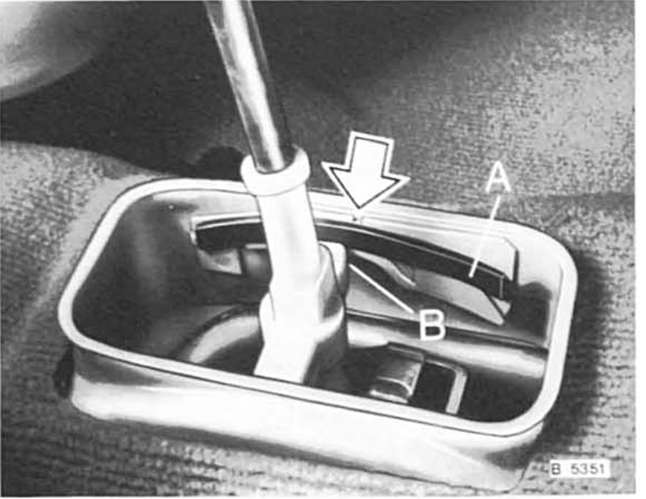

• Hierbei liegt der haken des schalthebels spielfrei an der anschlagleiste -a- an.
•  Die vorderkante - b - des schalthebel-hakens muß innerhalb der markierungskerbe im schalttunnelausschnitt liegen - pfeil -.
•  In dieser position von schaltstange und handschalthebel umlenkhebel-klemmschelle mit 12 nm festziehen.
•  Werkzeug km 527 entfernen und bohrung mit neuem abdichtstopfen verschließen.

Fünfganggetriebe

• Bei eingebautem 5-gang-getriebe anschließend feineinstellung für 5. Gang kontrollieren.

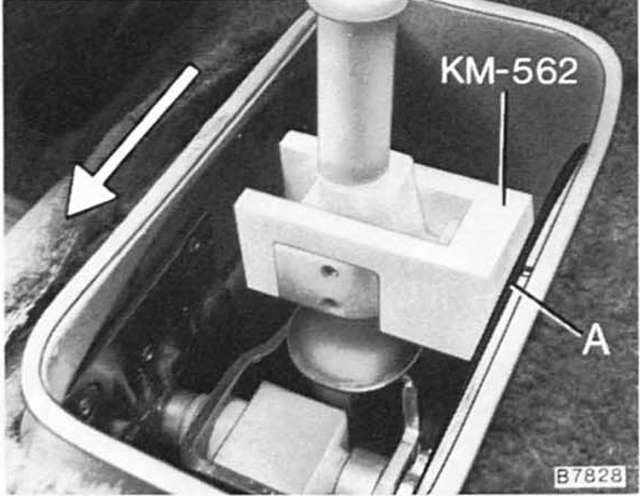

• Einstellwerkzeug km-562 auf handschalthebel aufsetzen.

  Schaltung in neutralstellung (kein gang eingelegt). Das werkzeug km 562 muß nahezu spielfrei - maximal 0,4 mm spiel - an linker anschlagleiste -a- anliegen. Der pfeil zeigt in fahrtrichtung. Ist dies nicht der fall, feineinstellung des 5. Ganges vornehmen.

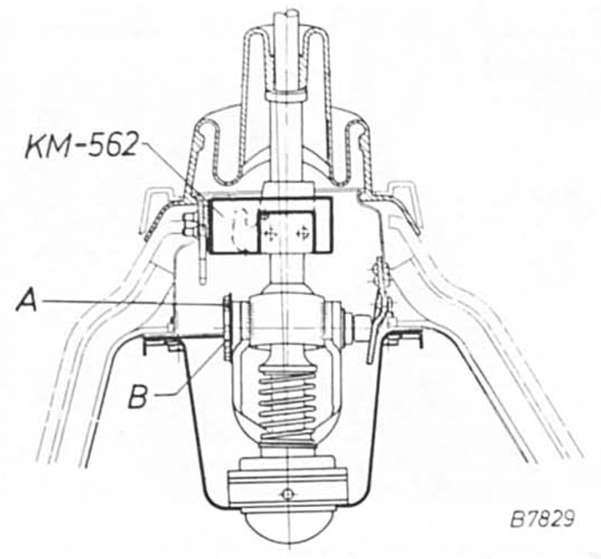

• Sicherungsblech -a- an 2 laschen aufbiegen. Einstellmutter -b- des raststiftes so weit beidrehen, bis das werkzeug km-562 nahezu spielfrei an linker anschlagleiste anliegt.
•  Einstellmutter durch umbiegen des sicherungsbleches -asichern.

• Sofern vorhanden, konsole am schalttunnel anschrauben.

Achtung: alle gänge müssen sich im stand, bei laufendem motor und ausgerückter kupplung (kupplungshebel durchtreten) leicht einlegen lassen. Sonst einstellung wiederholen.
