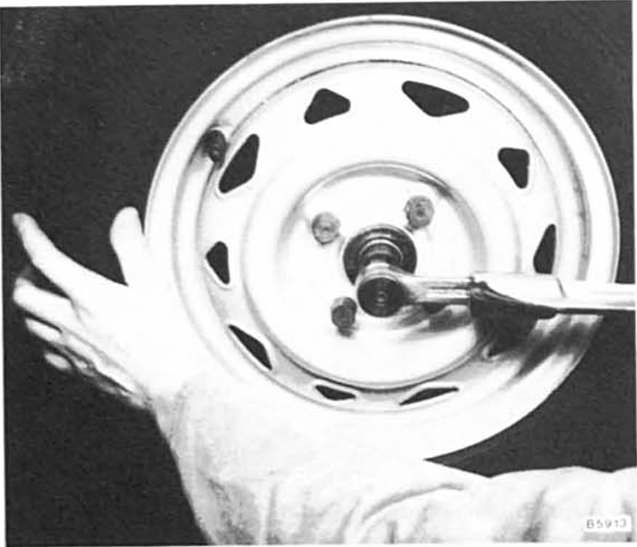

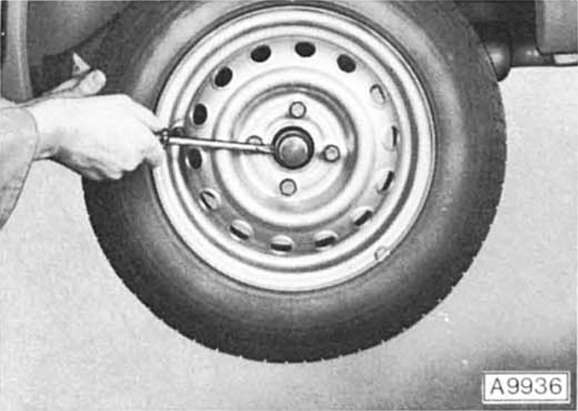

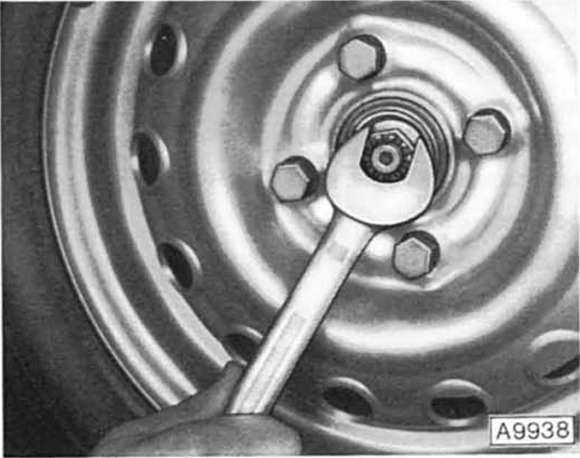

Achtung: bei fahrzeugen mit leichtmetallfelgen muß das rad während der einstellarbeiten abgenommen werden. Bei fahrzeugen mit stahlfelgen muß das rad montiert sein.

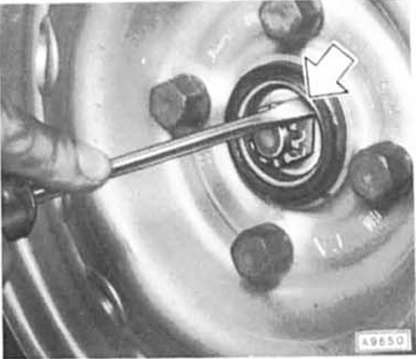

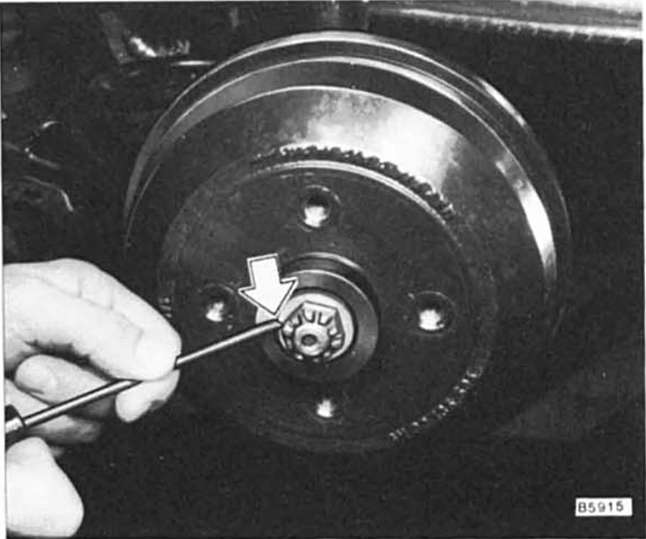

Spiel prüfen

Wenn sich die sicherungsscheibe durch fingerdruck (pfeil) noch verschieben läßt achtung: dabei darf auf keinen fall der schraubendreher durch dreh- oder hebelbewegung an der radnabe abgestützt werden.

Radschrauben über kreuz mit 110 nm festziehen.
Starterzug anklemmen/einstellen
Über den starterzug wird die starterklappe (choke) betätigt.
Starterzughülle mit einem überstand von x = 25-30 mm
festklemmen.
Zug in klemmrolle starterklappenhebel einfädeln.
Bohrerschaft mit 4 mm durchmesser zwische ...
Zündanlage mit hallgeber
Der hallgeber besteht aus einer berührungslos arbeitenden
magnetschranke und einer an der verteilerwelle befestigten
rotorblende. Vom hallgeber wird das tsz-schaltgerät angesteuert
und bestimmt den aus- und einschaltpunkt des zündspulenstromes.
Dadu ...
