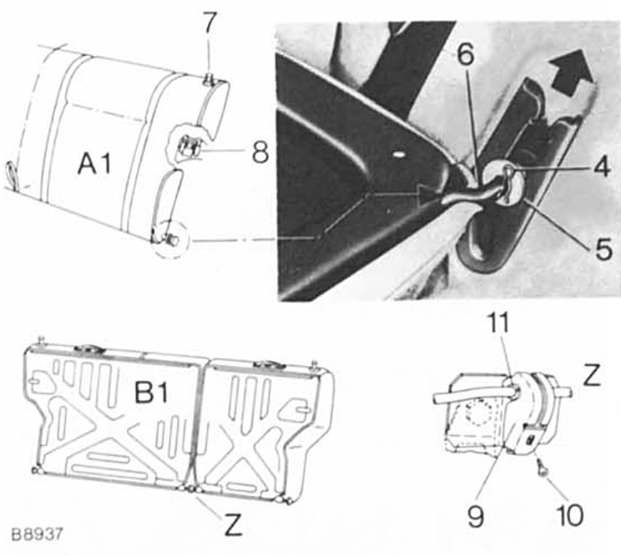

A1 - einteilige form, B1 - zweiteilige form, 4 - schenkelfeder, 5 - lagerschale, 6 - sitzbügel, 7 - knopf, 8 - schloß, 9 - klappe lagerbock, 10 - blechschraube, 11 - lagerschale.
Einbau
Starterzug anklemmen/einstellen
Uber den starterzug wird die starterklappe betätigt. Neu an
dieser starterklappenkonstruktion ist die an der luftklappenwelle
angeordnete bimetallfeder, die auf umgebungstemperaturen
reagiert. Sie soll das schließmoment der luftklappe in
abhängigkeit ...
Ausbau
Gelenkwelle ausbauen.
Halteband von gelenkschutzhülle aufschneiden, schutzhülle
vom gelenk abnehmen und umstülpen.
Sicherungsring am äußeren bzw. Inneren gelenk mit
zange spreizen.
Gelenk mit plastikhammer von welle ...
