Ausbau

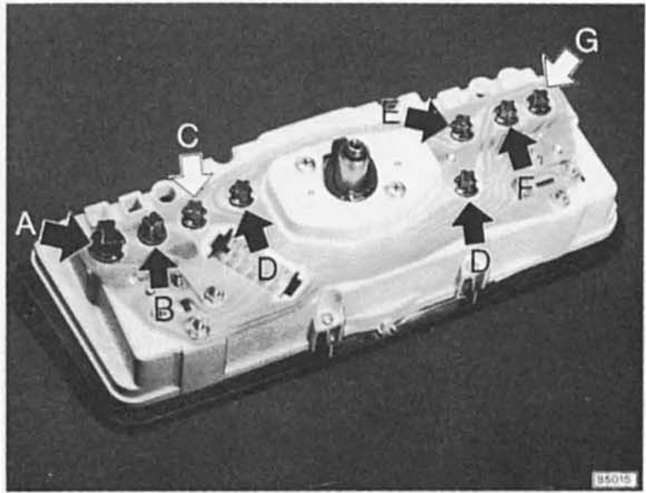

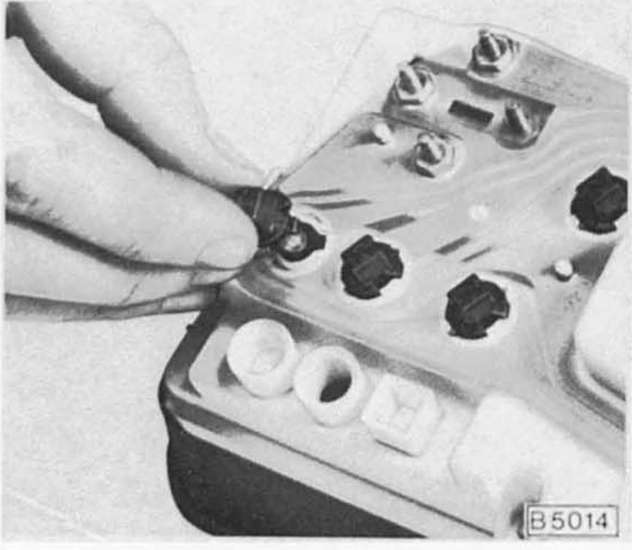

Bis modell 8/90: anordnung der kontrolleuchten beim standard-schalttafeleinsatz: A - ladekontrolleuchte, B - handbremskontrolleuchte, C - starterklappenkontrolleuchte, D - instrumentenleuchte, E - öldruckkontrolleuchte, F - blinkerkontrolleuchte, G - fernlichtkontrolleuchte.
Einbau
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
Einbau
Handschalthebel in schaltrohr im tunnelausschnitt einsetzen.
Lagerkugel - druckfeder, druckring, deckel - bis zum
einrasten auf schalthebel aufdrehen (drehverschluß).
Teile für lagerung schalthebel am lagereinsatz mit 16 nm
anschraube ...
