Ausbau

Schalttafeleinsatz ausbauen.

Achtung: abgebildet ist der schalttafeleinsatz bis modell 8/90.

Geringfügige abweichungen sind beim neueren modell möglich.

Instrumente aus- und einbauen

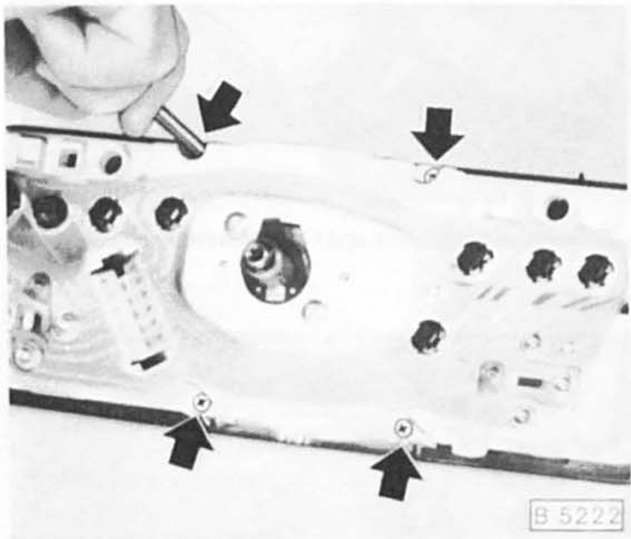

Abdeckung für instrumentengehäuse abschrauben.

Tachometer

Instrumente aus- und einbauen

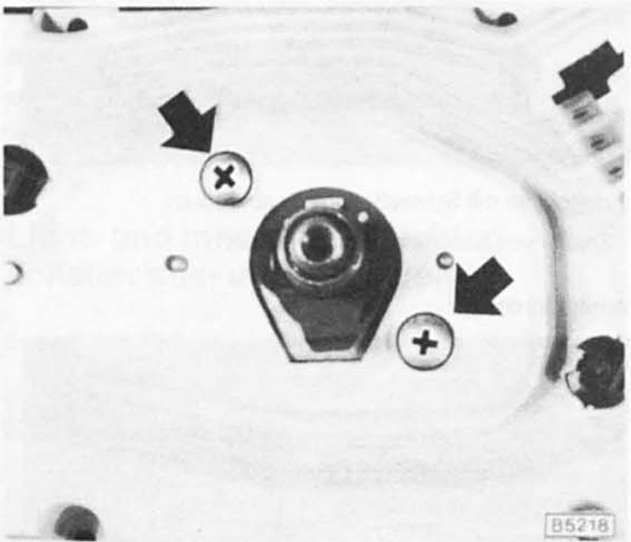

Tachometer von instrumentengehäuse abschrauben.

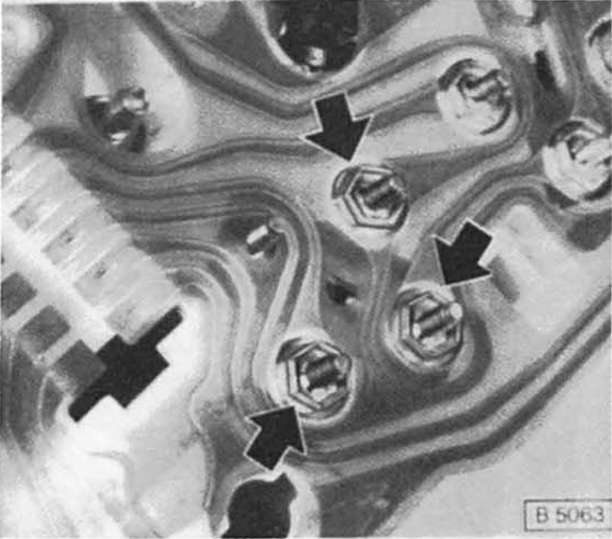

Kraftstoffanzeigegerät

Instrumente aus- und einbauen

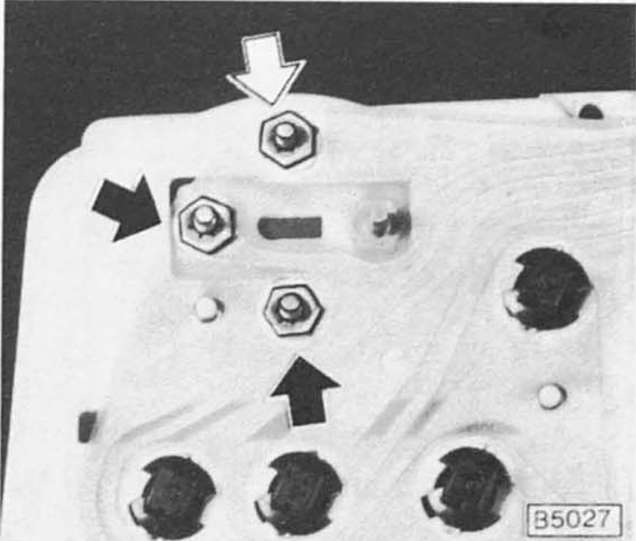

Kraftstoffmeßgerät/sonderausstattung

Instrumente aus- und einbauen

Einbau

Betreffendes instrument in instrumentengehäuse einsetzen und festschrauben.
Schalttafeleinsatz einbauen.
