Opel Corsa Reparaturanleitung :: Hinterradbremse einstellen

Bei fahrzeugen bis fahrgestell-nr. E 4008 340 (september 1983) müssen die bremsbacken alle 15000 km nachgestellt werden beziehungsweise dann, wenn der leerweg am bremspedal größer als etwa 3 cm ist. Bei fahrzeugen seit fahrgestell-nr. E 4008 341 (oktober 1983) ist das einstellen der hinterradbremse nur dann erforderlich, wenn die hinterradbremse zerlegt wurde.

Einstellen

• Fahrzeug hinten aufbocken.
•  Bremsbelagdicke kontrollieren.

Fahrzeuge bis fahrgestell-nr. E 4008 340 (september 1983)

• Jede bremsbacke wird einzeln an einem exzenter eingestellt.

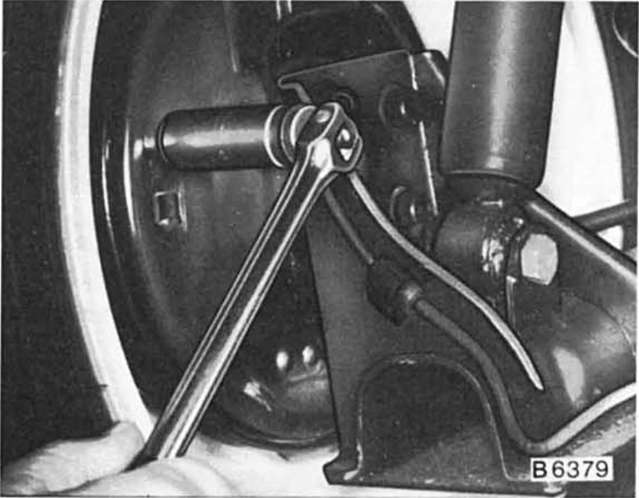

  Exzenter durch drehen nach unten - zueinander - an der bremsträgerplatte so einstellen, bis sich das rad von hand schwer drehen läßt beziehungsweise die bremsbacken an der bremstrommel anliegen. Während des einstellens deshalb mit einer hand das rad drehen.

• Anschließend exzenter langsam so weit zurückdrehen, bis das rad frei läuft.

Fahrzeuge seit fahrgestell-nr. E 4008 341 (oktober 1983)

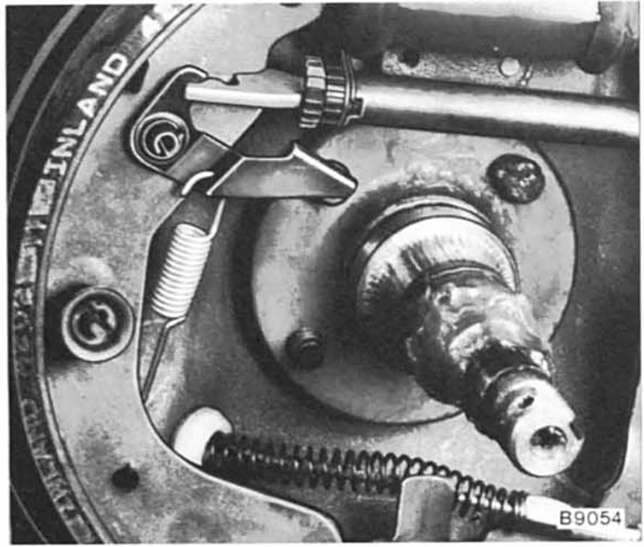

• Nachstelleinheit an der linken rändelmutter vollkommen zusammendrehen. Im foto wird die nachstelleinheit mit nachstellhebel und rückzugfeder gezeigt.
•  Bremstrommel montieren.
•  Räder anschrauben, fahrzeug ablassen und radschrauben über kreuz mit 110 nm festziehen.
•  Fahrzeug ablassen.
•  Fußbremse so oft betätigen, bis an beiden hinterradern kein überspringen des nachstellhebels am nachstellritzel mehr zu hören ist (helfer erforderlich!).

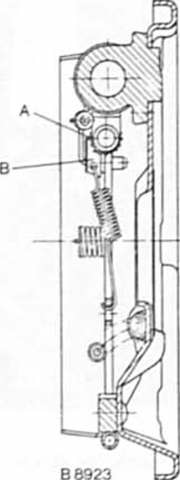

Hinweis: durch betätigen der fußbremse dreht das nachstellritzel - a - , welches vom nachstellhebel - b - betätigt wird, die nachstelleinheit nach außen, und die bremsbacken werden auf das kleinste lüftspiel zur trommelnabe eingestellt.
