Das glühzeit-steuergerät steuert 2 relais für die glühkerzen an das 1. Relais schaltet den strom für die vorglühung vor dem motorstart ein. Läuft der motor an, wird automatisch das 2.
Relais zur nachglühung bei laufendem motor betätigt. Dadurch wird von anfang an ein ruhigerer motorlauf ermöglicht, das sogenannte "kaltstartnageln" verringert. Nach spätestens 3 minuten oder bei geschwindigkeiten über 18 kmti unterbricht das steuergerät den stromkreis für das nachglühen, um eine überhitzung des motors zu vermeiden.

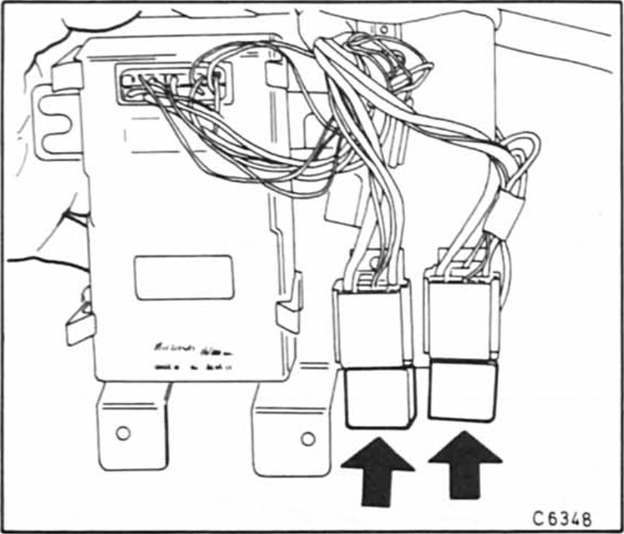

Sie haben die gleiche anschlußbelegung, ihre prüfung geschieht in gleicher weise. Erst ein relais prüfen, dann das andere. Die anschlußbelegung steht an den relais-steckkontakten.
Leuchtweitenregulierung
Manuelle leuchtweitenregulierung
Zur anpassung der leuchtweite an
die fahrzeuglast, um blendwirkung
zu reduzieren: daumenrädchen
In
die gewünschte stellung drehen.
0 = Vordersitze besetzt
1 = Alle sitze besetzt
2 = Alle sitze besetzt und la ...
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
