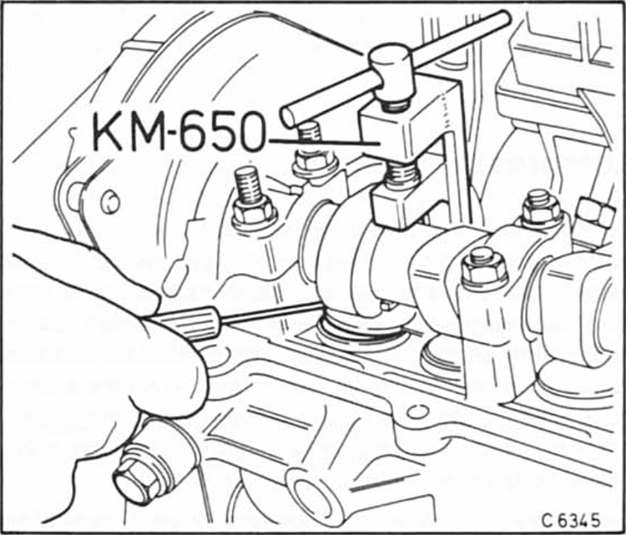

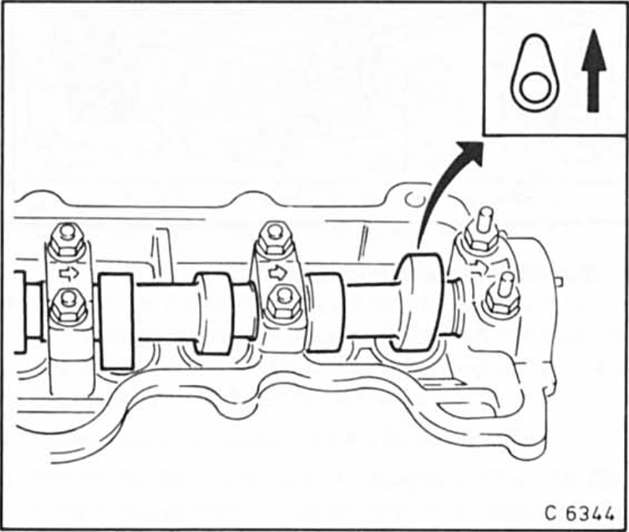

Achtung: beim einstellen des ventilspiels, also beim wechsel der ventil-einstellscheibe, darf der kolben unter dem ventil nicht im ot stehen, da sonst die ventile beim niederdrücken der tassenstößel auf den kolben aufgedrückt werden. Kurbelwelle ca. 1/4 Umdrehung weiter drehen, bis der nockenwellenexzenter des einzustellenden ventils nach oben zeigt, siehe abbildung.

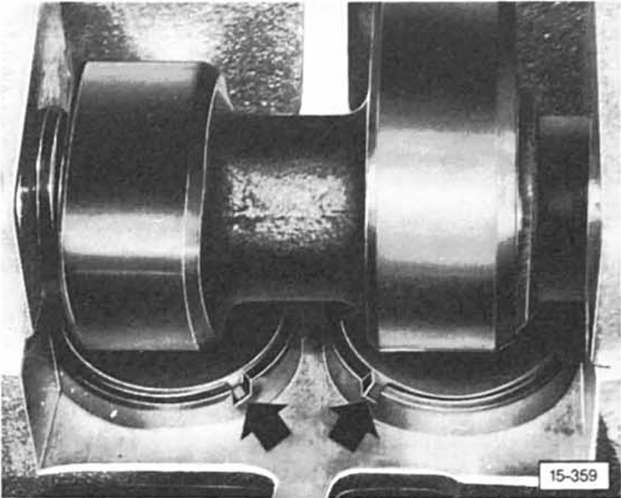

Beschriftung muß nach unten zeigen. Scheibe vorher mit etwas motoröl benetzen.
Hinweis: mit zunehmender laufleistung wird durch setzen und einschlagen der ventile das ventilspiel kleiner, das heißt, die vorhandene einstellscheibe ist dann zu dick und muß durch eine dünnere ersetzt werden.

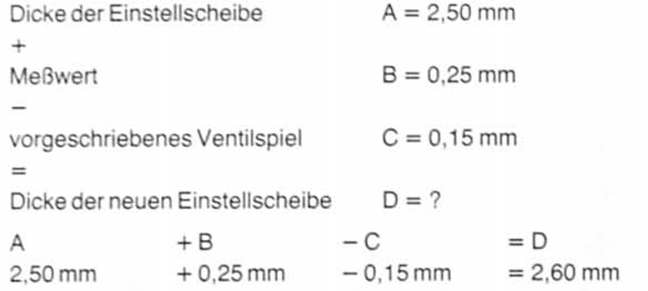

Beispiel zur berechnung der scheibenstärke:
