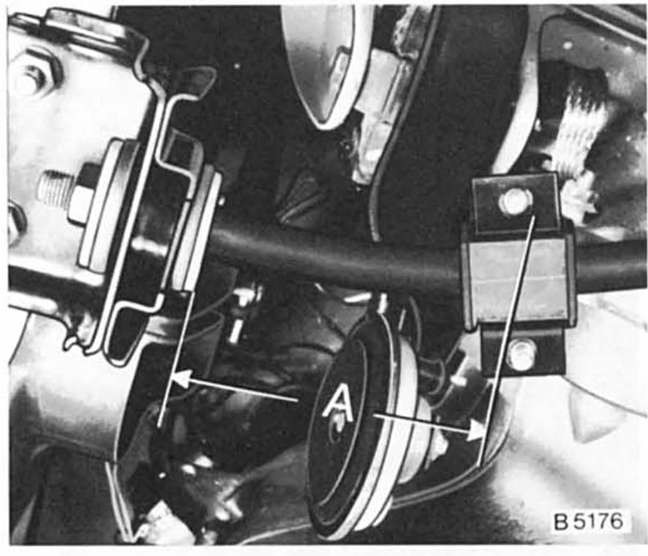

Achtung: der große bogen des stabilisators kommt in fahrtrichtung rechts zu liegen.
Der umgang mit dem stromlaufplan
Der stromlaufplan vermittelt ubersichtlich und anschaulich
die stromwege im fahrzeug. Anhand der legende und der
verschiedenen strompfade laßt sich sehr schnell der weg
des stromes innerhalb eines stromkreises nachvollziehen.
Beim stromlaufplan symbolisiert ...
Einbau
Wischermotor einsetzen und mit 2 sechskantschrauben
befestigen. Achtung: gummipuffer für schrauben nicht
vergessen.
Massekabel - b - anschrauben, zahnscheibe unterlegen.
Kabelstecker - a - zusammenstecken.
Schutzkappe auf motorwelle aufschieben.
...
