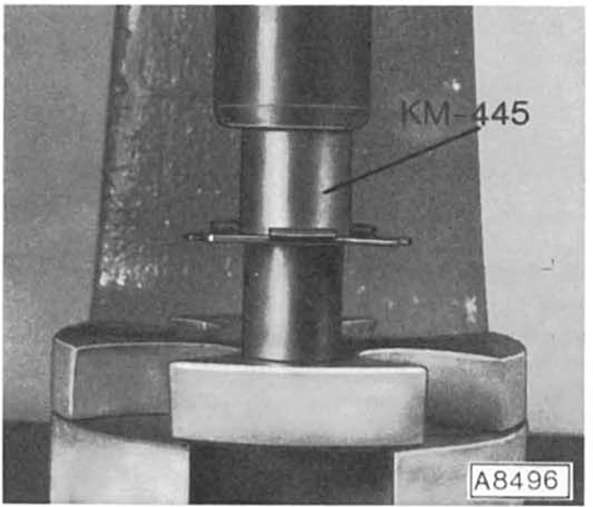

Neuen dichtring mit werkzeug km-445 oder einem geeigneten werkzeug einpressen beziehungsweise eintreiben.
1948814/900001804) Füllen.
Vorher neuen o-gummiring fett- und ölfrei in gehäusenut einsetzen.

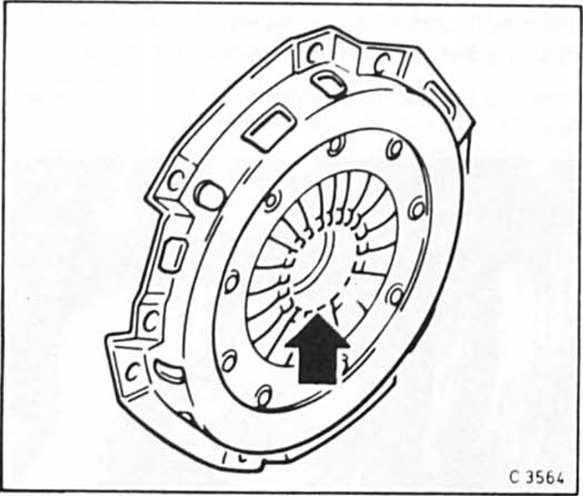

Achtung: seit 9/86 wird in der serie eine neue kupplungsdruckplatte mit balliger anlagefläche des drucklagers eingebaut.
Das zugehörige ausrücklager hat an der anlagefläche keine ballige form mehr. Bei ersatz eines beider teile auf richtige zuordnung achten.
Steuergehäuse aus- und einbauen
Ohv-motor
Das steuergehäuse kann bei eingebautem motor ausgebaut
werden.
Ausbau
Spannlasche der lichtmaschine lösen.
Keilriemen abnehmen.
Kurbelwellenriemenscheibe ausbauen.
Steuergehäusedeckel abschrauben.
Korkdic ...
Regulierung für frisch- und heizluft aus- und
einbauen/zugdrähte ersetzen
Zugdrahte für mischluftklappe und für luftverteilerklappe abnehmen.
Hierzu federklammer - c - mit zugdraht - d - vom
betätigungshebel - b - abziehen. Rastenfedern des zugdrahthalters
-e - beidrücken und halter nach unten aus befestigungswink ...
