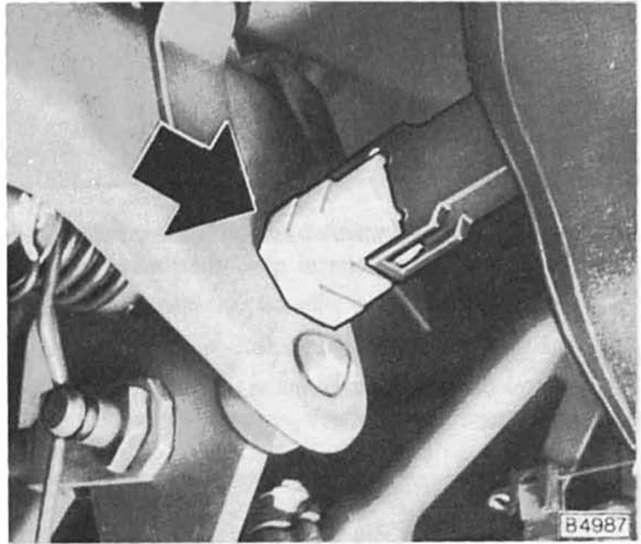

Der bremslichtschalter sitzt am bremspedal. Wenn das bremslicht nicht aufleuchtet, zuerst sicherung überprüfen. Anschließend glühlampe überprüfen. Wenn die betreffende glühlampe nicht defekt ist, bremslichtschalter prüfen. Hierzu kabelstecker am bremslichtschalter abziehen und mit kurzem kabel die beiden leitungen im stecker verbinden (zündung eingeschaltet). Wenn jetzt das bremslicht aufleuchtet, bremslichtschalter auswechseln.
Ausbau
Einbau
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
Nebelscheinwerferschalter aus- und einbauen/
nebelschlußleuchtenschalter aus- und einbauen
Modell bis 8/90
Ausbau
Batterie-massekabel ( - ) abklemmen.
Seitliche rastennasen mit breitem, dünnem schraubendreher
beidrücken und schalterplatte aus instrumententafel
herausziehen.
Rastenfedern vom nebelscheinwerferschalter abhe ...
