Achtung: seit 9/88 werden produktionsseitig in fahrzeuge mit diesel- und 1,6 i-motor wahlweise komplette achswellen der firmen opel, beziehungsweise saginaw eingebaut.
Alle achswellen sowie getriebeseitige achsgelenke sind untereinander austauschbar.

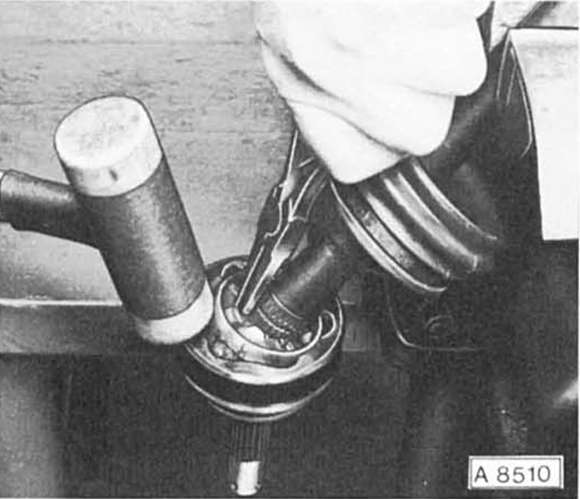

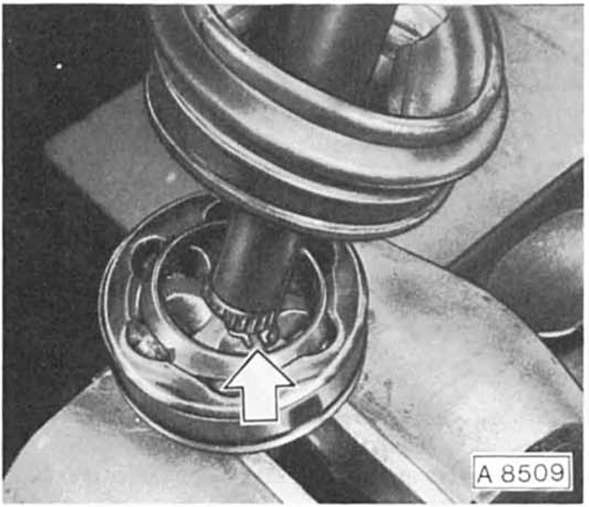

Soll jedoch ein radseitiges (äußeres) achswellengelenk beziehungsweise der zugehörige faltenbalg ersetzt werden, ist auf die genaue zuordnung des ersatzteils zur gelenkwelle zu achten: dazu zähne der achswellenverzahnung zählen. Die achswellenverzahnung der opel-welle hat 22, die der saginawwelle besitzt 28 zähne.
Gesamtschaltplan: 4 detailschaltpläne
Der gesamtschaltplan ist zur besseren übersicht in 4 detailschaltpläne
aufgeteilt. Die nachstehenden angaben über die
leitungskennzeichnung gelten für alle 4 schaltpläne.
Die farbkurzzeichen für die kennfarben sind nach din 47002
fest ...
Steuergehäuse aus- und einbauen
Ohv-motor
Das steuergehäuse kann bei eingebautem motor ausgebaut
werden.
Ausbau
Spannlasche der lichtmaschine lösen.
Keilriemen abnehmen.
Kurbelwellenriemenscheibe ausbauen.
Steuergehäusedeckel abschrauben.
Korkdic ...
