Achtung: zum zerlegen des federbeines muß die feder gespannt werden. Auf keinen fall federbein ohne gespannte feder demontieren.

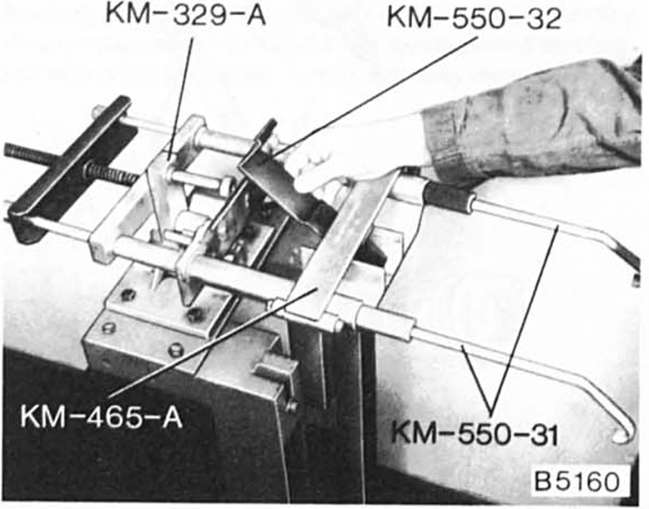

Der haken mit grüner markierung muß mit gelber markierung am spannergestell übereinstimmen.

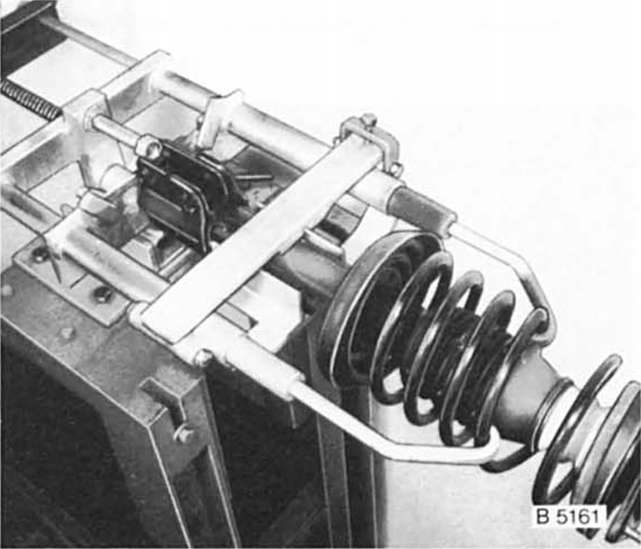

Achtung: wenn der federspanner in die windungen der feder eingesetzt wird, darauf achten, daß die federwindungen sicher umfaßt werden und der federspanner nicht abrutschen kann. Feder grundsätzlich an 2, besser 3 gegenüberliegenden seiten spannen. Die schraubenfeder steht unter großer vorspannung, deshalb nur stabiles werkzeug verwenden. Keinesfalls feder mit draht zusammenbinden.
Unfallgefahr!

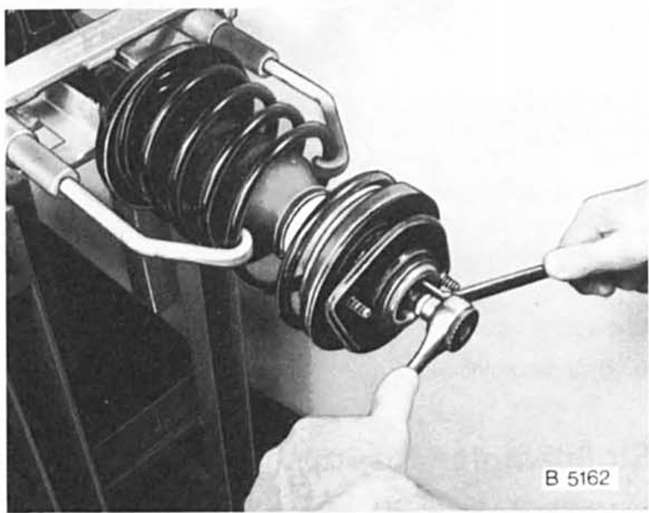

Zum abschrauben handelsüblichen doppel- ringschlüssel verwenden. Mit stecknuß an sechskant kolbenstange gegenhalten.

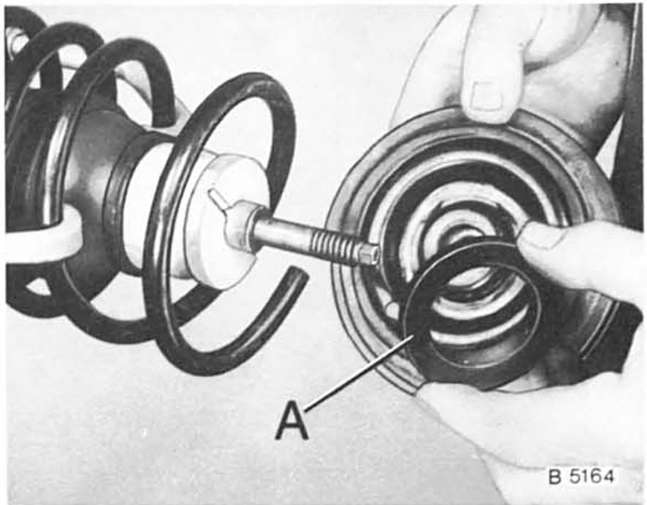

Falls erforderlich, gegenüberliegenden stützring - a - ersetzen.
Kupplung aus-und einbauen
Die kupplung kann bei eingebautem getriebe beziehungsweise
motor aus- und eingebaut werden. Zum ausbau ist
spezialwerkzeug erforderlich. Steht das spezialwerkzeug
nicht zur verfügung, muß das getriebe zum wechseln der
kupplung aus- und eingebaut werden.
...
Ausbau: ohc-motor
2 Kreuzschlitzschrauben an zundverteilerkappe mit
schraubendreher herausschrauben, zündverteilerkappe
abnehmen.
1. Zylinder auf zündzeitpunkt stellen. Dazu muß die kerbe
in der riemenscheibe auf den zeiger zeigen. Mit gekröpftem
ri ...
