Opel Corsa Reparaturanleitung :: Alle motoren

• Alle zylinderkopfschrauben spiralförmig von außen nach innen, zuerst eine viertel umdrehung und dann eine halbe umdrehung lösen. Erst danach alle schrauben ganz herausdrehen.
•  Zylinderkopf abheben und kopfdichtung abnehmen.

Einbau

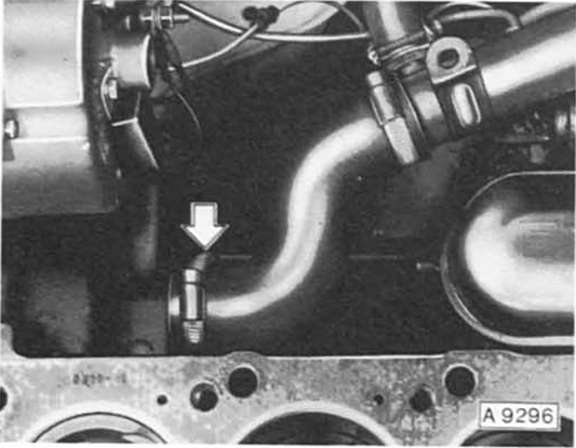

• Unteren kühlmittelschlauch an kühlmittelpumpe befestigen.

• Motorblock-dichtfläche von dichtungsresten reinigen.

Achtung: es darf kein schmutz in die zylinder fallen.

•  Motorblock auf planheit prüfen.

• Neue zylinderkopfdichtung ohne dichtungsmittel auf fettfreie dichtfläche auflegen und dabei auf die markierung ..Oben/top" in lesbarer form achten (pfeil). Die dichtung des 1,2-l-motors besitzt 2 kerben an der schwungradseite.

Achtung: vor dem einbau zylinderkopf reinigen/prüfen.

• Schwinghebel und druckstücke abnehmen.
•  Hydraulische ventilspielausgleicher herausziehen.

• Zylinderkopf-dichtfläche reinigen.
•  Zylinderkopf auf planheit prüfen.

• Dichtfläche zum nockenwellen-gehäuse am zylinderkopf reinigen.
• Zylinderkopf aufsetzen.

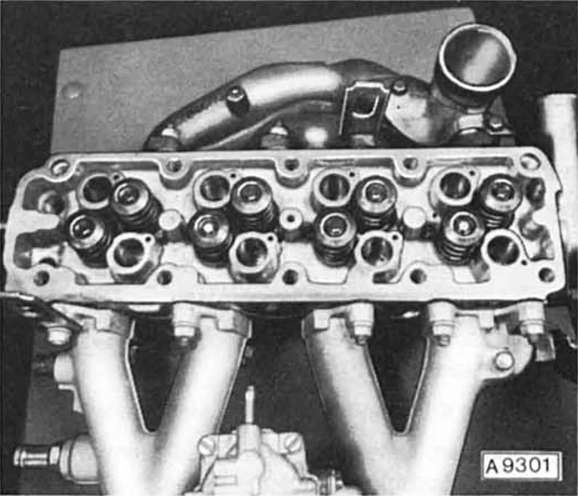

•  Ventilspiel-ausgleicher mit motoröl benetzen und einsetzen.

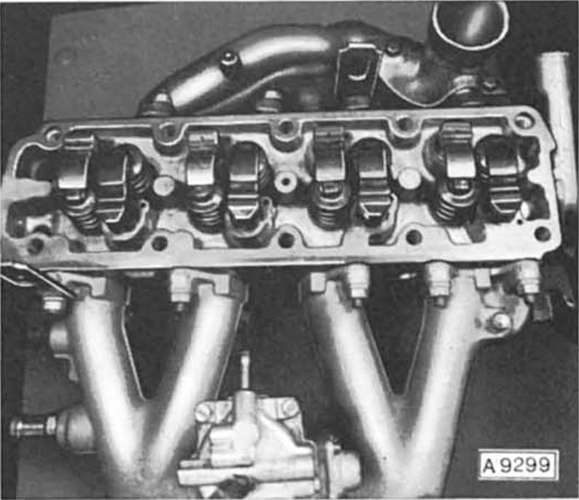

  Druckstücke und schwinghebel an den auflageflächen leicht mit mos2-paste bestreichen und aufsetzen.

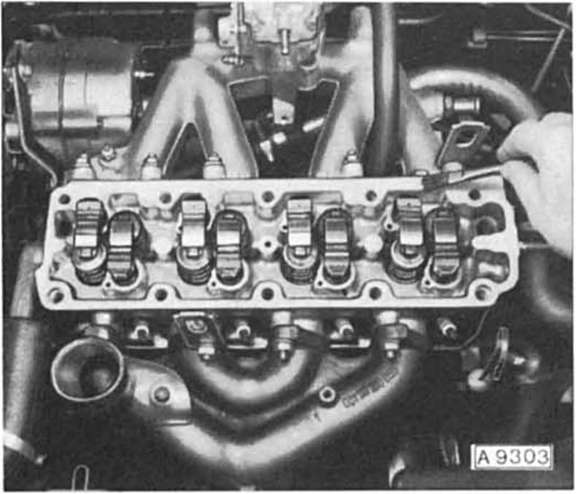

•  Dichtfläche des zylinderkopfes zum nockenwellengehäuse reinigen und eine raupe dichtmittel, opel et.-Nr.

  15 03 166 Auftragen.

• Das dichtmittel gleichmäßig verstreichen.

• Nockenwellengehäuse aufsetzen und zylinderkopfschrauben spiralförmig von innen nach außen gleichmäßig leicht beiziehen. Achtung: bei jeder reparatur sind neue zylinderkopfschrauben zu verwenden. Schrauben mit motoröl benetzen.

Achtung: die zylinderkopfschrauben müssen in vier stufen angezogen werden. Zum anziehen der zylinderkopfschrauben ist ein exakt arbeitender drehmomentschlüssel unbedingt erforderlich.

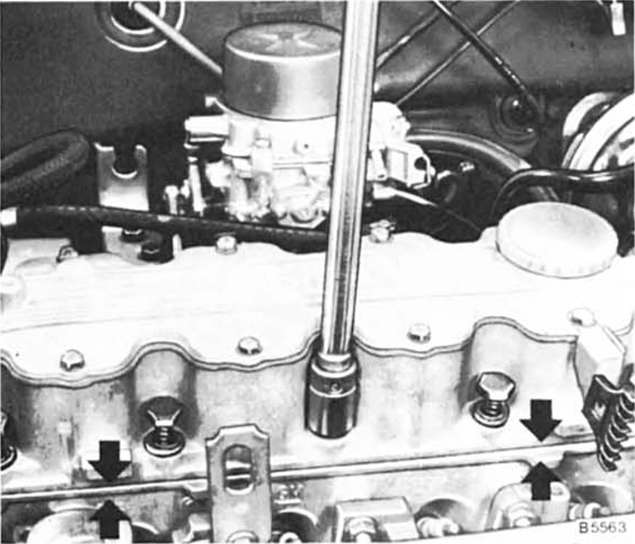

• Mit drehmomentschlüssel zylinderkopfschrauben spiralförmig von innen nach außen mit 55 nm festziehen. Bei 1 beginnen.
•  In der 2. Stufe mit starrem schlüssel schrauben spiralförmig von innen nach außen 60 weiterdrehen.
•  In der 3. Stufe schrauben spiralförmig weiter mit 60 anziehen.
•  In der 4. Stufe schrauben spiralförmig 30 weiterdrehen.
•  Um die 60/30 beim anziehen einzuhalten, ist es sinnvoll, entsprechende markierungen auf dem nockenweilengehäusedeckel anzubringen. Dazu schlüssel auf schraube aufsetzen und im abstand von 60/30 markierung mit kreide anbringen. Es gibt von hazet auch eine winkelscheibe für den drehwinkelgesteuerten schraubenanzug.

Achtung: bei warmem motor müssen die zylinderkopfschrauben nochmals nachgezogen werden.

•  Das anziehen der zylinderkopfschrauben muß mit größter sorgfalt durchgeführt werden. Wenn möglich, sollte der drehmomentschlüssel vorher auf seine genauigkeit hin überprüft werden.
