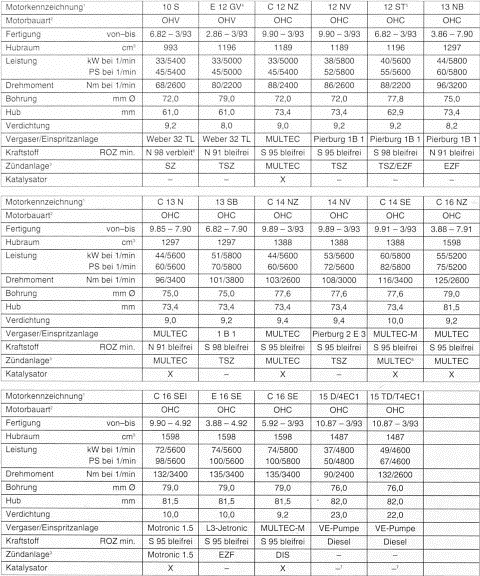

Zündfolge bei allen motoren: 1 - 3 - 4 - 2 .
1) Kennzeichnung am motorblock. 2) Ohv (over head valve)= motor mit obenliegenden ventilen; ohc (over head camshaft) = motor mit obenliegender nockenwelle. 3) Sz = spulenzündung; tsz = transistor-spulenzündung; ezf = elektronische kennfeld- zündung; dis = direktzündung. 4) Bis 9/87: auch mit spulenzündung (sz), motorbezeichnung "12 nc". Sonst mit motor "e 12 gv" identisch. 5) Mit efz-zündung: motorbezeichnung "s 12 st". 6) Ab baudatum 5/85 darf auch s 98 bleifrei getankt werden.
7) Ab baudatum 9/90 mit ungeregeltem katalysator. 8) Ab 9/92 mit dis-zündanlage.
Einbau
Zahnriemen auf alle zahnriemenräder auflegen.
Untere zahnriemenverkleidung mit 3 schrauben anschrauben,
auf 10 nm festziehen.
Kurbelwellenriemenscheibe mit 4 schrauben und 25 nm
festschrauben. Sicherstellen, daß die kurbelwelle auf otma ...
Warnblinkschalter/zeituhr
aus- und einbauen
Modell seit 9/90
Vor ausbau der zeituhr muß zuvor der warnblinkschalter ausgebaut
werden.
Ausbau warnblinkschalter
Achtung: warnblinkschalter nur in der stellung "ein" ausbauen,
da er sonst zerstört wird.
Warnblinkschalter einschalten ...
